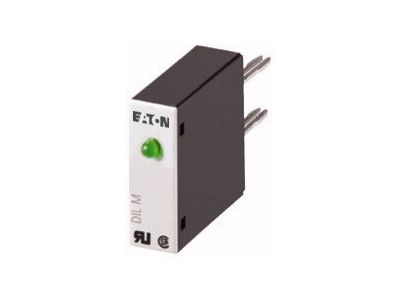

Układ ochronny warystorowy 130-240VAC dla DILM7-15, DILM32-XSPVL240 DILM | 281223 Eaton

Alternatywny kod produktu: DILM32-XSPVL240

Opis i Kluczowe Cechy

Układ ochronny warystorowy o symbolu 281223 to akcesorium przeznaczone do współpracy ze stycznikami serii DILM17–DILM32, DILK12–DILK25 oraz DILMP32–DILMP45. Jego napięcie znamionowe Us wynosi 130–240 V AC, co umożliwia stosowanie w typowych sieciach przemysłowych i zapewnia skuteczną ochronę przed przepięciami łączeniowymi.

• Napięcie znamionowe Us 130–240 V AC: szeroki zakres napięć sieciowych, idealny do standardowych instalacji; skutecznie tłumi przepięcia indukowane w cewkach styczników i przekaźników.
• Kompatybilność z seriami DILM17–DILM32, DILK12–DILK25, DILMP32–DILMP45: łatwa integracja z istniejącą aparaturą bez konieczności modyfikacji szafy sterowniczej.
• Ochrona warystorowa: ogranicza przepięcia do bezpiecznego poziomu, chroniąc styki stycznika i układ sterowania przed uszkodzeniem, co wydłuża żywotność urządzeń.
• Prosty montaż: akcesorium przeznaczone do bezpośredniego montażu na styczniku – oszczędność miejsca i czasu instalacji.
• Niezawodna konstrukcja: wykonana zgodnie z wymogami dla aparatury modułowej, gwarantuje stabilną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Układ ochronny warystorowy spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz jest zgodny z ogólnymi standardami DIN dla akcesoriów stycznikowych.

Zastosowanie

Układ ochronny warystorowy stosuje się w układach sterowania, gdzie wymagana jest eliminacja przepięć powstających przy wyłączaniu cewek indukcyjnych. Zapewnia ochronę styczników, przekaźników oraz elementów elektroniki sterującej.

• Ochrona styczników załączających silniki elektryczne – zapobiega uszkodzeniom styków i cewek.
• Zabezpieczenie obwodów oświetleniowych i grzewczych przed przepięciami łączeniowymi.
• Stosowanie w szafach sterowniczych automatyki przemysłowej i budynkowej, w tym w układach z PLC.
• Współpraca z przekaźnikami i stycznikami w instalacjach HVAC, pompowych oraz transportowych.

Wskazówki Montażowe

Montaż układu ochronnego warystorowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Instalację należy przeprowadzić zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowy dobór przekroju przewodów oraz moment dokręcania zacisków. Układ przeznaczony jest do montażu na stycznikach wymienionych serii – przed instalacją sprawdź kompatybilność z konkretnym modelem.

FAQ

• Jaka jest funkcja układu ochronnego warystorowego? Służy do tłumienia przepięć powstających przy wyłączaniu cewek indukcyjnych (styczników, przekaźników), chroniąc tym samym elementy układu sterowania przed uszkodzeniem i zwiększając niezawodność instalacji.
• Czy układ ochronny jest przystosowany do napięcia stałego? Nie, napięcie znamionowe Us wynosi 130–240 V AC. Do układów prądu stałego należy stosować odpowiednie warystory lub inne zabezpieczenia przepięciowe.
• Z jakimi stycznikami współpracuje ten układ? Układ przeznaczony jest do styczników DILM17–DILM32, DILK12–DILK25 oraz DILMP32–DILMP45. Przed montażem sprawdź kompatybilność z danym modelem – lista znajduje się w dokumentacji produktu.
