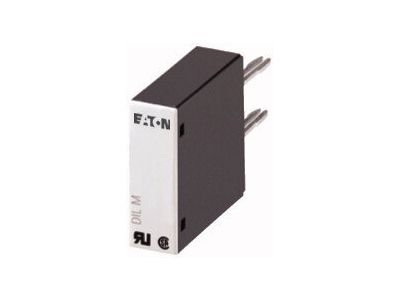

Układ ochronny warystorowy 130-240ACV dla DILM40-95, DILM95-XSPVL240 DILM | 281218 Eaton

Alternatywny kod produktu: DILM95-XSPV240

Opis i Kluczowe Cechy

Układ ochronny warystorowy o symbolu 281218 przeznaczony do stosowania ze stycznikami serii DILM40–95, DILK33–50 oraz DILMP63–200. Działa w zakresie napięcia Us 130–240 V AC, zapewniając skuteczną ochronę cewek przed przepięciami łączeniowymi. Montowany bezpośrednio na styczniku, nie wymaga dodatkowego okablowania.

• Napięcie zasilania Us: 130–240 V AC – umożliwia pracę w szerokim zakresie napięć sieciowych, odpowiedni do standardowych instalacji 230 V.
• Kompatybilność: przeznaczony do styczników DILM40–95, DILK33–50 oraz DILMP63–200 – łatwy dobór do istniejącej aparatury.
• Funkcja ochrony warystorowej: tłumi przepięcia powstające podczas łączenia cewek, chroniąc styczniki przed uszkodzeniem i wydłużając ich żywotność.
• Prosty montaż: bezpośrednie mocowanie na styczniku – nie wymaga dodatkowych uchwytów ani skomplikowanego okablowania, co skraca czas instalacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowane komponenty spełniają wymagania dla urządzeń ochrony przepięciowej w instalacjach niskiego napięcia.

Zastosowanie

Układ ochronny warystorowy stosuje się w układach sterowania do ochrony cewek styczników i przekaźników przed przepięciami łączeniowymi.

• Ochrona cewek styczników DILM40–95, DILK33–50 oraz DILMP63–200 w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie układów automatyki budynkowej przed przepięciami powstającymi podczas przełączania.
• Instalacje przemysłowe i komercyjne, w których występują częste cykle łączeń styczników.
• Jako element dodatkowy w istniejących rozdzielnicach – łatwa rozbudowa systemu ochrony.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się bezpośrednio na styczniku zgodnie z dołączoną instrukcją producenta. Należy upewnić się, że napięcie zasilania mieści się w zakresie 130–240 V AC. Przewody podłączyć ściśle według schematu. Przed ponownym włączeniem napięcia sprawdzić poprawność połączeń i stabilność zamocowania.

FAQ

• Jaki jest zakres napięcia zasilania układu ochronnego? Us wynosi 130–240 V AC, co pozwala na bezpieczną pracę w standardowych instalacjach 230 V oraz w innych systemach mieszczących się w tym zakresie.
• Do jakich styczników pasuje ten układ ochronny? Jest przeznaczony do styczników serii DILM40–DILM95, DILK33–DILK50 oraz DILMP63–DILMP200. Pasuje bezpośrednio na ich obudowę.
• Czy układ ochronny warystorowy wymaga zasilania zewnętrznego? Nie, pobiera napięcie bezpośrednio z obwodu cewki stycznika (130–240 V AC). Działa automatycznie po podłączeniu.
