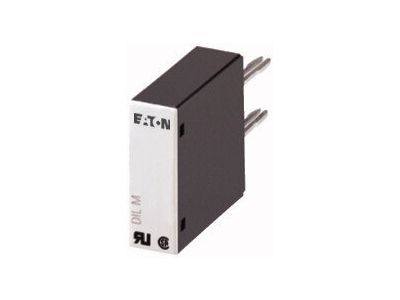

Układ ochronny RC 110-240VAC dla DILM17-38, DILM32-XSPR240 DILM | 281203 Eaton

Alternatywny kod produktu: DILM32-XSPR240

Opis i Kluczowe Cechy

Układ ochronny RC (symbol 281203) to akcesorium przeznaczone do współpracy ze stycznikami serii DILM17–38, DILM32-XSPR240, DILK12–25, DILL… oraz DILMP32–45. Dzięki napięciu zasilania 110–240 V AC zapewnia kompatybilność z powszechnie stosowanymi instalacjami przemysłowymi i budynkowymi. Układ RC (rezystor-kondensator) skutecznie tłumi przepięcia łączeniowe generowane przez cewkę stycznika, co przekłada się na mniejsze ryzyko uszkodzenia elementów sterujących oraz dłuższą żywotność całego układu.

• Napięcie zasilania 110–240 V AC: uniwersalne napięcie sterownicze zgodne z typowymi obwodami pomocniczymi w instalacjach elektrycznych.
• Kompatybilność z szeroką gamą styczników: dedykowany do serii DILM17–38, DILM32-XSPR240, DILK12–25, DILL… oraz DILMP32–45 – jedno akcesorium do wielu modeli.
• Układ RC (rezystor-kondensator): redukuje przepięcia indukcyjne i tłumi zakłócenia elektromagnetyczne (EMI), chroniąc cewkę oraz sąsiednie elementy szafy sterowniczej.
• Montaż bezpośrednio na styczniku: łatwa instalacja bez konieczności stosowania dodatkowych uchwytów czy przewodów – upraszcza zabudowę w rozdzielnicy.
• Brak ruchomych części i zużywających się elementów: wysoka niezawodność i długa żywotność, typowa dla pasywnych filtrów ochronnych.

Zgodność z Normami

Układ ochronny RC został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Produkt spełnia ogólne wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa dla aparatury modułowej stosowanej w rozdzielnicach. Dokładne normy odniesienia znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Układ ochronny RC przeznaczony jest do tłumienia przepięć indukcyjnych pojawiających się podczas wyłączania cewek styczników, przekaźników, zaworów elektromagnetycznych i innych odbiorników indukcyjnych. Sprawdza się w układach sterowania i automatyki przemysłowej oraz budynkowej.

• Ochrona cewek styczników serii DILM, DILK, DILMP przed napięciowymi przepięciami łączeniowymi.
• Redukcja zakłóceń elektromagnetycznych w szafach sterowniczych, co poprawia pracę czułych układów sterowania (PLC, przekaźniki).
• Zwiększenie trwałości styków pomocniczych i samej cewki poprzez eliminację wyładowań łukowych i iskrzenia.
• Stosowany w instalacjach HVAC, oświetleniowych, napędowych oraz w sterowaniu maszynami.

Wskazówki Montażowe

Montaż układu ochronnego RC może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje grupy E lub D). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się bezpośrednio na styczniku zgodnie z instrukcją producenta (zwykle w dedykowanym gnieździe lub na zatrzask). Momenty dokręcania przewodów oraz przekroje żył dobierz do wartości znamionowych podanych w dokumentacji technicznej. Nie przekraczaj dopuszczalnego napięcia 240 V AC.

FAQ

• Czy układ ochronny RC jest wyposażony w diodę LED sygnalizującą pracę? Nie, układ ochronny RC (281203) nie pełni funkcji sygnalizacyjnej. Jego zadaniem jest wyłącznie tłumienie przepięć – nie generuje sygnalizacji optycznej. Do sygnalizacji stanu cewki należy stosować oddzielne moduły LED.
• Jaki stopień ochrony IP ma to akcesorium? W dostarczonych danych technicznych nie podano konkretnej wartości IP. Typowo tego typu akcesoria montowane wewnątrz rozdzielnic charakteryzują się ochroną IP20, co jest wystarczające w suchym, zamkniętym środowisku szafy sterowniczej. W razie potrzeby bardziej szczelnej obudowy należy skonsultować się z producentem.
• Czy mogę zastosować ten układ ochronny do stycznika innego producenta? Układ został zaprojektowany dla styczników wymienionych w specyfikacji (DILM, DILK, DILMP). Dla innych modeli należy sprawdzić kompatybilność mechaniczną oraz elektryczną (napięcie cewki, mocowanie, charakterystykę tłumienia). Niezalecane jest stosowanie bez weryfikacji.
