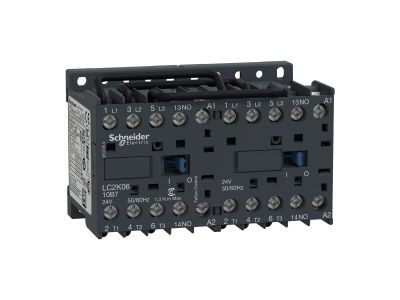

Układ nawrotny TeSys K AC-3 6A 3P 1NO cewka 220V AC zaciski skrzynkowe | LC2K0610M7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny TeSys K firmy Schneider Electricder Electric o symbolu LC2K0610M7 to stycznik nawrotny przeznaczony do zmiany kierunku obrotów silników trójfazowych. Urządzenie oferuje prąd AC-3 6 A, trzy bieguny główne (3P), jeden styk pomocniczy normalnie otwarty (1NO) oraz cewkę sterującą 220 V AC. Wyposażono je w solidne zaciski skrzynkowe, które ułatwiają pewne podłączenie przewodów.

• Prąd AC-3 6 A: gwarantuje bezpieczną pracę w obwodach silnikowych o umiarkowanym obciążeniu, zapewniając niezawodne przełączanie bez ryzyka przegrzania styków.
• Trzy bieguny główne (3P): umożliwiają komutację wszystkich trzech faz zasilania silnika, co jest niezbędne do płynnej zmiany kierunku obrotów bez stosowania dodatkowych elementów.
• Styk pomocniczy 1NO: pozwala na sygnalizację stanu załączenia lub realizację blokad w układach sterowania, zwiększając funkcjonalność i bezpieczeństwo instalacji.
• Napięcie cewki 220 V AC: kompatybilne z typowymi napięciami sieciowymi, co upraszcza podłączenie do standardowych obwodów sterowania.
• Zaciski skrzynkowe: zapewniają łatwy i pewny montaż przewodów, odporność na wibracje i długotrwałą stabilność połączeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Seria TeSys K została zaprojektowana zgodnie z rygorystycznymi standardami bezpieczeństwa dla styczników i układów nawrotnych, co gwarantuje niezawodność w warunkach przemysłowych.

Zastosowanie

Układ nawrotny LC2K0610M7 znajduje zastosowanie wszędzie tam, gdzie konieczna jest zmiana kierunku obrotów silnika trójfazowego – zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie silnikami napędów taśmociągów, wentylatorów, pomp i kompresorów wymagających rewersji.
• W układach automatyki budynkowej – bramy, żaluzje, windy, rolet.
• Jako element przełączający w maszynach produkcyjnych (obrabiarki, mieszarki).
• W systemach sterowania PLC – do odbierania impulsów z przekaźników lub innych styczników pomocniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy stosować odpowiednie zabezpieczenia nadprądowe w obwodzie zasilania.

FAQ

• Czy układ nawrotny ma wbudowane podświetlenie? Nie, model LC2K0610M7 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu można wykorzystać styk pomocniczy 1NO.
• Jaki jest stopień ochrony tego stycznika? Typowy stopień ochrony dla aparatury modułowej tej serii to IP20 (ochrona przed dotykiem palcem). Dokładne wartości należy sprawdzić w karcie katalogowej producenta.
• Czy styk pomocniczy 1NO pracuje w trybie ciągłym? Styk jest normalnie otwarty – zwierany jest po załączeniu cewki. Jest przeznaczony do obwodów sterowania, a nie do bezpośredniego przełączania dużych prądów silnikowych.
