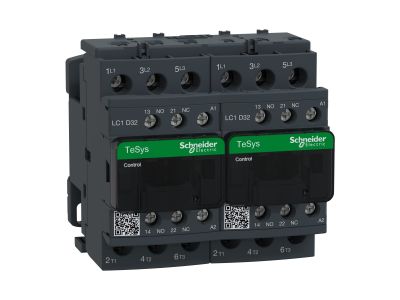

Układ nawrotny TeSys D AC-3 32A 3P 1NO 1NC cewka 48V AC zaciski skrzynkowe | LC2D32E7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny oznaczony symbolem LC2D32E7 z serii TeSys D to specjalistyczny stycznik rewersyjny przeznaczony do sterowania kierunkiem obrotów silników trójfazowych. Prąd AC-3 32A zapewnia bezpieczną pracę przy rozruchu i zatrzymywaniu silników o znacznym obciążeniu. Wyposażony w trzy bieguny główne oraz zestaw styków pomocniczych 1NO+1NC. Cewka sterująca 48V AC umożliwia łatwą integrację z układami automatyki. Zaciski skrzynkowe gwarantują pewne i trwałe połączenia przewodów.

• Prąd AC-3 32A: Umożliwia łączenie silników asynchronicznych o prądzie znamionowym do 32 A w kategorii użytkowania AC-3 – optymalna wydajność i trwałość przy rozruchu oraz pracy silników.
• Trzy bieguny główne (3P): Przełączanie wszystkich trzech faz w jednym urządzeniu – uproszczenie instalacji i niezawodność obwodu głównego.
• Styki pomocnicze 1NO + 1NC: Dodatkowe zestyki do sygnalizacji stanu lub realizacji funkcji blokad i samopodtrzymania – zwiększają elastyczność sterowania.
• Cewka 48V AC: Niskie napięcie sterujące poprawia bezpieczeństwo obsługi i jest kompatybilne z wieloma układami automatyki przemysłowej.
• Zaciski skrzynkowe: Pewne i odporne na wibracje połączenia przewodów – łatwiejszy montaż i wysoka niezawodność połączeń.

Zgodność z Normami

Układ nawrotny TeSys D LC2D32E7 został zaprojektowany zgodnie z europejskimi standardami i posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Układ nawrotny znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika elektrycznego. Idealnie sprawdza się w następujących scenariuszach:

• Sterowanie biegami lewo/prawo w silnikach trójfazowych (np. napędy pomp, wentylatorów, przenośników).
• Impulsowe sterowanie stycznikami w układach automatyki sekwencyjnej.
• Sygnalizacja pracy i zabezpieczenie przed jednoczesnym załączeniem obu kierunków (blokada mechaniczna i elektryczna).
• Automatyka budynkowa – nawroty w bramach, roletach, żaluzjach oraz małych dźwigach.

Wskazówki Montażowe

Montaż układu nawrotnego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sterujące. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Zaciski skrzynkowe umożliwiają przyłączanie przewodów o odpowiednim przekroju, dostosowanym do prądu AC-3 32 A.

FAQ

• Czy układ nawrotny posiada podświetlenie styków lub cewki? Nie, standardowy układ TeSys D LC2D32E7 nie jest wyposażony w podświetlenie. Wizualną sygnalizację stanu można zrealizować za pomocą dodatkowych opraw oświetleniowych lub modułów LED montowanych na szynie.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony nie został podany w danych produktu. W typowych zastosowaniach wewnątrz rozdzielnic aparatura modułowa posiada IP20, co zapewnia ochronę przed dotykiem palcem. Dokładną wartość należy sprawdzić w karcie katalogowej producenta.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii użytkowania AC-3 (łączenie silników asynchronicznych z wirnikiem klatkowym – rozruch, wyłączanie podczas pracy). Są to styki zwarne w stanie spoczynku; po załączeniu cewki 48V AC następuje przełączenie, a zmiana kierunku realizowana jest przez drugi stycznik w układzie nawrotnym.
