Układ nawrotny TeSys D AC-3 18A 3P 1NO 1NC cewka 48V AC zaciski skrzynkowe | LC2D18E7 Schneider Electric

Opis i Kluczowe Cechy

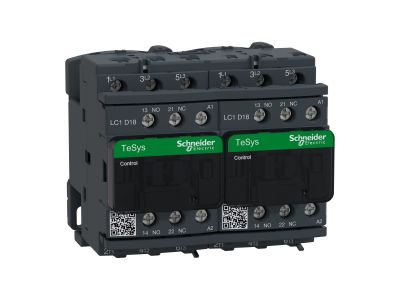

Układ nawrotny TeSys D LC2D18E7 to stycznik przeznaczony do sterowania silnikami w układach rewersyjnych. Urządzenie 3-biegunowe (3NO) o prądzie AC-3 18 A i napięciu 690 V AC zapewnia bezpieczną pracę silników o mocy do 7,5 kW przy 400 V AC. Wyposażono je w cewkę 48 V AC (50/60 Hz), wbudowane styki pomocnicze 2NO+2NC z certyfikatem lustrzanym NC oraz kompaktową obudowę o szerokości 90 mm, co ułatwia montaż w rozdzielnicach.

• Prąd AC-3 18 A / napięcie 690 V AC: Gwarantuje niezawodne załączanie i wyłączanie silników o znacznej mocy przy minimalnym ryzyku przegrzania styków.
• Wbudowane styki pomocnicze 2NO+2NC (certyfikat lustrzany NC): Umożliwiają realizację układów sterowania i sygnalizacji bez konieczności montażu dodatkowych modułów; certyfikat lustrzany NC zwiększa bezpieczeństwo w aplikacjach krytycznych.
• Cewka 48 V AC (50/60 Hz): Niskie napięcie sterujące zwiększa bezpieczeństwo operatora i ułatwia integrację z układami automatyki.
• Kompaktowa szerokość 90 mm: Oszczędza miejsce w szafie sterowniczej, a wstępnie okablowane przyłącza zasilania rewersyjnego skracają czas instalacji.
• Montaż na szynie DIN 35 mm lub mocowanie śrubowe: Elastyczność w doborze metody instalacji – odpowiednia zarówno do rozdzielnic modułowych, jak i tradycyjnych.

Zgodność z Normami

Układ nawrotny LC2D18E7 posiada certyfikaty zgodności z międzynarodowymi standardami IEC, UL, CSA, CCC, EAC oraz Marine. Produkt spełnia wymogi dyrektyw RoHS i REACH w ramach programu Green Premium, co potwierdza pełną transparentność w zakresie ochrony środowiska i bezpieczeństwa materiałowego.

Zastosowanie

Stycznik nawrotny TeSys D jest przeznaczony do pracy w obwodach silnikowych wymagających zmiany kierunku obrotów. Sprawdza się w aplikacjach przemysłowych i budynkowych, gdzie potrzebna jest niezawodna blokada mechaniczna (bez blokady elektrycznej).

• Sterowanie silnikami napędów rewersyjnych (np. wentylatory, pompy, przenośniki) – załączanie i przełączanie kierunku obrotów.
• Impulsowe sterowanie stycznikami głównymi, przekaźnikami lub PLC w układach automatyki.
• Sygnalizacja stanu pracy w szafach sterowniczych (wykorzystanie styków pomocniczych).
• Automatyka budynkowa – sterowanie bramami, roletami i innymi urządzeniami wymagającymi pracy w dwóch kierunkach.

Wskazówki Montażowe

Montaż stycznika LC2D18E7 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcenia śrubami. Przed podłączeniem należy dobrać przekrój przewodów zgodnie z prądem znamionowym obwodu, a moment dokręcania zacisków śrubowych stosować według dokumentacji producenta. W układach nawrotnych wymagana jest zewnętrzna blokada elektryczna – stycznik posiada tylko blokadę mechaniczną.

FAQ

• Czy stycznik posiada wbudowaną blokadę elektryczną? Nie, układ nawrotny LC2D18E7 wyposażony jest wyłącznie w blokadę mechaniczną. Aby zapobiec jednoczesnemu załączeniu obu kierunków, należy zastosować zewnętrzną blokadę elektryczną w obwodzie sterowania.
• Jakie są styki pomocnicze i co oznacza certyfikat lustrzany NC? Stycznik ma wbudowane styki pomocnicze 2NO+2NC. Certyfikat lustrzany NC oznacza, że styki normalnie zamknięte są zwierne w sposób gwarantujący bezpieczne odzwierciedlenie pozycji styków głównych, co jest wymagane w aplikacjach o podwyższonym ryzyku.
• Do jakich zastosowań silnikowych jest dedykowany ten model? Przeznaczony do kategorii AC-3 – sterowanie silnikami klatkowymi przy rozruchu i wyłączaniu pod obciążeniem. Prąd znamionowy 18 A AC-3 pozwala na obsługę silników o mocy do 7,5 kW przy napięciu 400 V AC.
