Układ nawrotny TeSys D AC-3 18A 3P 1NO 1NC cewka 24V DC | LC2D18BL Schneider Electric

Opis i Kluczowe Cechy

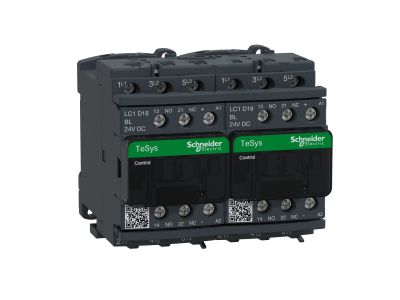

Układ nawrotny TeSys D (symbol LC2D18BL) firmy Schneider Electricder Electric to stycznik przystosowany do zmiany kierunku obrotów silników trójfazowych. Dzięki prądowi AC-3 18 A pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Trzy bieguny główne oraz wbudowane styki pomocnicze 1NO+1NC umożliwiają pełną kontrolę nad pracą silnika i sygnalizację stanu. Cewka 24 V DC zapewnia pewne załączanie przy niskim napięciu sterowania.

• Prąd znamionowy AC-3: 18 A: Gwarantuje bezawaryjną pracę w obwodach silników indukcyjnych przy rozruchu i pracy ciągłej, bez przegrzewania styków głównych.
• 3 bieguny (3P): Umożliwiają przełączanie wszystkich faz dla trójfazowych odbiorników, zapewniając kompletną zmianę kierunku wirowania pola magnetycznego.
• Styki pomocnicze: 1NO + 1NC: Zintegrowane styki zwierny i rozwierny pozwalają na podłączenie sygnalizacji, blokad lub sterowania PLC bez konieczności stosowania dodatkowych modułów.
• Cewka 24 V DC: Niskonapięciowe sterowanie prądem stałym zwiększa bezpieczeństwo obsługi i jest kompatybilne z nowoczesnymi systemami automatyki (PLC, sterowniki).
• Mechaniczna blokada w układzie nawrotnym: Zapobiega jednoczesnemu załączeniu obu styczników, chroniąc silnik i instalację przed zwarciem międzyfazowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Układ nawrotny TeSys D LC2D18BL jest dedykowany do sterowania silnikami trójfazowymi, gdzie wymagana jest zmiana kierunku obrotów. Sprawdza się w układach automatycznych i ręcznych.

• Sterowanie napędami bram, rolet, suwnic i przenośników wymagających jazdy w obu kierunkach.
• Zasilanie pomp wodnych i wentylatorów z możliwością rewersji przepływu.
• Praca w szafach sterowniczych maszyn produkcyjnych jako element układu nawrotnego z blokadą.
• Współpraca z przekaźnikami pomocniczymi i sterownikami PLC w rozbudowanych systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik należy zamocować na szynie DIN TH35 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu głównego i pomocniczego. Momenty dokręcania śrub zacisków stosować według wartości podanych w karcie katalogowej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie blokady mechanicznej.

FAQ

• Czym różni się układ nawrotny od zwykłego stycznika? Układ nawrotny składa się z dwóch styczników połączonych mechaniczną blokadą, co uniemożliwia jednoczesne załączenie obu faz – zmiana kierunku obrotów silnika następuje przez przełączenie kolejności faz, a blokada zapobiega zwarciu.
• Jakie napięcie sterowania ma cewka w LC2D18BL? Cewka jest przystosowana do napięcia 24 V DC. Należy podać stabilizowane napięcie stałe o odpowiedniej mocy – nie wolno zasilać cewki napięciem przemiennym.
• Czy można podłączyć sygnalizację LED bezpośrednio do styków pomocniczych? Tak, styki pomocnicze 1NO i 1NC są suchymi stykami, które mogą sterować lampkami sygnalizacyjnymi (np. LED) – należy jednak pamiętać o ograniczeniu prądu (np. poprzez rezystor szeregowy) do wartości bezpiecznej dla użytej diody.
