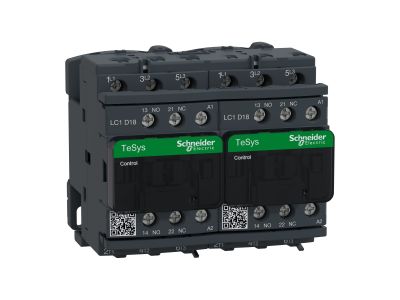

Układ nawrotny TeSys D AC-3 18A 3P 1NO 1NC cewka 110V AC zaciski skrzynkowe | LC2D18F7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny TeSys D LC2D18F7 od Schneider Electricder Electric to zaawansowany stycznik nawrotny przeznaczony do sterowania silnikami w kategorii AC-3. Oferuje prąd znamionowy 18 A w kategorii AC-3, trzy bieguny główne (3P), wbudowane styki pomocnicze 1NO+1NC oraz cewkę sterującą 110 V AC. Zaciski skrzynkowe ułatwiają pewne i trwałe podłączenie przewodów.

• Prąd znamionowy AC-3 18 A: zapewnia bezpieczną i niezawodną pracę przy sterowaniu silnikami o odpowiedniej mocy, minimalizując ryzyko przegrzania styków.
• Trzy bieguny główne (3P): umożliwiają przełączanie trójfazowych obwodów silnikowych w jednym urządzeniu, upraszczając okablowanie.
• Styki pomocnicze 1NO+1NC: oferują dodatkową sygnalizację stanu łączeniowego lub realizację prostych układów sterowania bez konieczności stosowania zewnętrznych przekaźników.
• Cewka sterująca 110 V AC: dostosowana do standardowych napięć sterowniczych w instalacjach przemysłowych, łatwa w integracji z układami automatyki i PLC.
• Zaciski skrzynkowe: zapewniają pewne, odporne na wibracje połączenie przewodów, ułatwiając montaż i serwis w rozdzielnicach.

Zgodność z Normami

Układ nawrotny TeSys D LC2D18F7 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm dotyczących styczników (IEC/EN) oraz posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Układ nawrotny TeSys D LC2D18F7 przeznaczony jest do sterowania silnikami trójfazowymi w układach wymagających zmiany kierunku obrotów. Sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych.

• Sterowanie nawrotne silników trójfazowych w maszynach, pompach, wentylatorach i przenośnikach.
• Zastosowanie w szafach sterowniczych jako element realizujący zmianę kierunku obrotów w systemach automatyki.
• Współpraca z przekaźnikami, PLC i panelami operatorskimi w ramach rozbudowanych układów sterowania.
• Integracja z systemami bezpieczeństwa (np. poprzez styki pomocnicze) do sygnalizacji stanu łączeniowego.

Wskazówki Montażowe

Montaż i podłączenie układu nawrotnego TeSys D LC2D18F7 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego i warunków pracy. Zaciski skrzynkowe dokręcać momentem zgodnym z dokumentacją producenta (jeśli nie podano, stosować standardowe wartości dla styczników). Po zakończeniu montażu sprawdzić poprawność połączeń i działanie układu.

FAQ

• Czy układ nawrotny posiada podświetlenie? W modelu LC2D18F7 nie przewidziano fabrycznego podświetlenia – do sygnalizacji stanu można wykorzystać wbudowane styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony IP? Konstrukcja z zaciskami skrzynkowymi wskazuje na przeznaczenie do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony wynikający z obudowy to IP20. Producent nie podaje oddzielnej wartości IP dla samego stycznika.
• Czy stycznik nawrotny nadaje się do pracy w kategorii AC-3? Tak, jest on dedykowany do kategorii użytkowania AC-3 (sterowanie silnikami klatkowymi) z prądem znamionowym 18 A.
