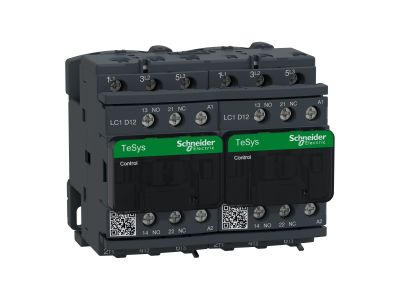

Układ nawrotny TeSys D AC-3 12A 3P 1NO 1NC cewka 110V AC zaciski skrzynkowe | LC2D12F7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny z serii TeSys D (symbol LC2D12F7) to gotowy do montażu zestaw dwóch styczników z mechaniczną i elektryczną blokadą wzajemną, przeznaczony do zmiany kierunku obrotów silników trójfazowych. Prąd znamionowy 12 A w kategorii AC-3 zapewnia bezpieczną pracę przy rozruchu i zatrzymaniu silników o średnim obciążeniu. Wyposażony w trzy bieguny główne oraz styki pomocnicze 1NO+1NC, oferuje pełną funkcjonalność w kompaktowej obudowie. Cewka sterowana napięciem 110 V AC, zaciski skrzynkowe ułatwiają podłączenie przewodów.

• Kategoria AC-3, prąd 12 A: Gwarantuje niezawodne łączenie obwodów silnikowych – rozruch, praca i zatrzymanie bez ryzyka przegrzania styków.
• 3 bieguny główne + styki pomocnicze 1NO+1NC: Pozwalają na sterowanie obwodem głównym i jednoczesną sygnalizację lub blokadę w układzie sterowania.
• Cewka 110 V AC: Napięcie sterowania typowe dla instalacji przemysłowych i budynkowych, kompatybilne z większością układów automatyki.
• Zaciski skrzynkowe: Umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 4 mm² bez użycia specjalnych narzędzi.
• Wbudowana blokada mechaniczna i elektryczna: Zapobiega jednoczesnemu załączeniu obu styczników, eliminując ryzyko zwarcia międzyfazowego.

Zgodność z Normami

Układ nawrotny zaprojektowano zgodnie z europejskimi standardami dla aparatury łączeniowej niskiego napięcia. Posiada oznakowanie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych pracujących w warunkach typowych dla obiektów przemysłowych i komercyjnych.

Zastosowanie

Układ nawrotny TeSys D LC2D12F7 jest dedykowany do sterowania silnikami trójfazowymi wymagającymi zmiany kierunku obrotów. Sprawdza się w instalacjach przemysłowych, systemach HVAC, napędach bram, taśmociągów i wszędzie tam, gdzie potrzebna jest pewna i bezpieczna rewersja.

• Sterowanie kierunkiem obrotów silników asynchronicznych w maszynach produkcyjnych, pompach i wentylatorach.
• Impulsowe przełączanie w układach automatyki – współpraca z przekaźnikami, sterownikami PLC lub przyciskami sterowniczymi.
• Zabezpieczenie przed jednoczesnym załączeniem dwóch kierunków – blokada mechaniczna i elektryczna działa niezależnie.
• Zastosowanie w rozdzielnicach głównych i podrzędnych jako element układu sterowania napędem.

Wskazówki Montażowe

Montaż i podłączenie układu nawrotnego mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Zaciski skrzynkowe dokręcaj momentem zgodnym z dokumentacją producenta – nie przekraczaj wartości podanych w karcie katalogowej.

FAQ

• Jakie napięcie cewki ma układ nawrotny LC2D12F7? Cewka jest przystosowana do napięcia 110 V AC. Upewnij się, że źródło sterowania dostarcza napięcie o odpowiedniej wartości i częstotliwości (50/60 Hz).
• Czy układ nawrotny można używać do pracy ciągłej silnika? Tak, kategoria AC-3 dopuszcza łączenie obwodów silnikowych podczas rozruchu, pracy i zatrzymania. Jednak pamiętaj, że styczniki są przeznaczone do łączeń, a nie jako zabezpieczenie nadprądowe – wymagany jest oddzielny wyłącznik silnikowy lub bezpieczniki.
• Jakie styki pomocnicze zawiera ten układ? Zestaw zawiera jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Można je wykorzystać do sygnalizacji stanu, blokad w układzie sterowania lub jako wejścia do układu PLC.
