Układ nawrotny AC3 38A 3P 1NO 1NC cewka 48VAC zaciski skrzynkowe, TeSys D | LC2D38E7 Schneider Electric

Opis i Kluczowe Cechy

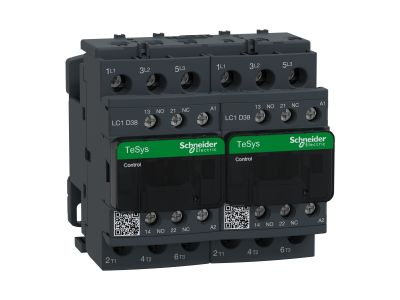

Układ nawrotny TeSys D (symbol LC2D38E7) to trzybiegunowy stycznik rewersyjny przeznaczony do sterowania silnikami trójfazowymi w kategorii AC3 o prądzie do 38 A i napięciu 690 V AC, co pozwala na bezpieczną obsługę silników o mocy 18,5 kW przy 400 V. Szerokość modułu wynosi 90 mm, co umożliwia kompaktowy montaż w rozdzielnicach. Cewka 48 VAC 50/60 Hz zasila układ, a wbudowane styki pomocnicze 2NO+2NC (w tym styki lustrzane NC) zapewniają dodatkowe obwody sygnalizacji i blokad.

• Prąd AC3 38 A / napięcie 690 V AC: gwarantuje pewne załączanie i wyłączanie silników indukcyjnych o znacznej mocy, minimalizując ryzyko przegrzania styków.
• Wbudowane styki pomocnicze 2NO+2NC (styki lustrzane NC): umożliwiają realizację obwodów sterowania i sygnalizacji bez konieczności montażu dodatkowych elementów; styki lustrzane zwiększają bezpieczeństwo diagnostyki.
• Blokada mechaniczna (bez elektrycznej): uniemożliwia jednoczesne załączenie obu kierunków, eliminując ryzyko zwarcia międzyfazowego przy zmianie kierunku obrotów.
• Wstępnie okablowane przyłącza rewersyjne: skracają czas instalacji i redukują ryzyko błędów połączeń w torze głównym.
• Trwałość mechaniczna przy 3600 cyklach/h i temperatura do 60°C: zapewnia długą żywotność w aplikacjach o intensywnej pracy, takich jak przenośniki czy pompy.

Zgodność z Normami

Produkt posiada certyfikaty zgodności z międzynarodowymi standardami, w tym IEC, UL, CSA, CCC, EAC oraz Marine, potwierdzające jego bezpieczeństwo i niezawodność w różnych regionach i warunkach. Ponadto spełnia wymogi programu Green Premium (zgodność z RoHS i REACH), co ułatwia realizację celów środowiskowych.

Zastosowanie

Układ nawrotny TeSys D przeznaczony jest do sterowania pracą silników trójfazowych w dwóch kierunkach obrotów, szczególnie w instalacjach wymagających wysokiej częstotliwości łączeń i niezawodności.

• Sterowanie nawrotne silników napędzających przenośniki taśmowe, suwnice, windy i dźwigi.
• Zabudowa w szafach sterowniczych maszyn przemysłowych – pompy, wentylatory, mieszadła.
• Realizacja sekwencji pracy w układach automatyki budynkowej (np. bramy, żaluzje).
• Impulsowe sterowanie za pomocą przekaźników PLC lub programatorów czasowych.

Wskazówki Montażowe

Montaż i podłączenie układu nawrotnego musi być wykonane przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie za pomocą śrub. Przed przykręceniem przewodów do zacisków skrzynkowych (śrubowych) należy sprawdzić moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego i temperatury otoczenia. Nie stosować blokady elektrycznej – zapewniona jest wyłącznie blokada mechaniczna. Wszelkie prace wykonywać przy wyłączonym zasilaniu.

FAQ

• Czy układ nawrotny posiada podświetlenie lub wbudowany LED? Nie. W modelu LC2D38E7 nie przewidziano podświetlenia. Do sygnalizacji stanu można wykorzystać wbudowane styki pomocnicze 2NO+2NC.
• Jaki stopień ochrony zapewnia stycznik? Producent nie podaje konkretnego IP. W typowych warunkach rozdzielnicy wewnętrznej urządzenie ma obudowę przystosowaną do montażu w szafie z odpowiednim IP całej konstrukcji. Należy zapewnić zabezpieczenie przed pyłem i wilgocią zgodnie z warunkami otoczenia.
• Czy cewka 48 VAC może być zasilana napięciem stałym? Nie. Cewka zaprojektowana jest wyłącznie na napięcie przemienne 48 V 50/60 Hz. Zasilanie DC może spowodować uszkodzenie lub nieprawidłową pracę.
