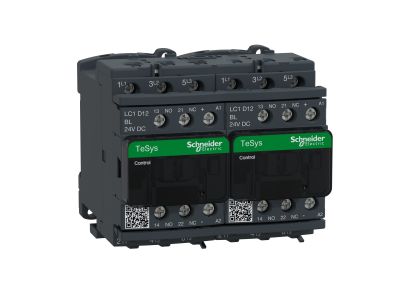

Układ nawrotny AC3 12A 3P 1NO 1NC cewka 24VDC niski pobór, TeSys D | LC2D12BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D Schneider Electricder Electric o symbolu LC2D12BL to trójbiegunowy układ nawrotny (3NO) przeznaczony do sterowania silnikami w kategorii AC-3. Prąd 12 A przy 690 V oraz moc 5,5 kW przy 400 V AC-3 zapewniają bezpieczną i niezawodną pracę w obwodach silnikowych o znacznych obciążeniach. Cewka 24 V DC o niskim poborze mocy, wyposażona w moduł przeciwprzepięciowy, gwarantuje oszczędność energii w systemach sterowania. Kompaktowa obudowa o szerokości 90 mm umożliwia montaż na szynie DIN TH35 lub mocowanie śrubowe. Wbudowane styki pomocnicze 2NO+2NC (z lustrzanym NC) ułatwiają okablowanie i diagnostykę.

• Prąd 12 A w AC-3 / moc 5,5 kW przy 400 V: zapewnia bezpieczną pracę z silnikami indukcyjnymi bez ryzyka przegrzania styków, nawet przy rozruchu i hamowaniu.
• Cewka 24 V DC o niskim poborze mocy z modułem przeciwprzepięciowym: redukuje zużycie energii w instalacjach sterowanych napięciem stałym i chroni cewkę przed przepięciami.
• Wbudowane styki pomocnicze 2NO+2NC (lustrzane NC): umożliwiają odczyt rzeczywistego położenia styków głównych, zwiększając bezpieczeństwo diagnostyki i automatyki.
• Wydajność do 3600 cykli na godzinę i temperatura pracy do 60°C: gwarantuje wysoką niezawodność w aplikacjach o dużej częstotliwości łączeń i podwyższonej temperaturze otoczenia.
• Wstępnie okablowane przyłącza zasilania rewersyjnego oraz blokada mechaniczna: upraszcza montaż i zapewnia bezpieczną sekwencję przełączania kierunku obrotów silnika bez ryzyka zwarcia.

Zgodność z Normami

Produkt posiada certyfikaty wielu standardów międzynarodowych: IEC, UL, CSA, CCC, EAC oraz Marine (DNV, Bureau Veritas). Zgodność z programem Green Premium (RoHS i REACh) potwierdza dbałość o środowisko i przejrzystość w zakresie substancji chemicznych. Konstrukcja odpowiada wymaganiom norm europejskich dla aparatury łączeniowej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik nawrotny TeSys D LC2D12BL zaprojektowano do sterowania silnikami trójfazowymi w układach wymagających zmiany kierunku obrotów. Sprawdza się w aplikacjach przemysłowych i budynkowych, gdzie liczy się kompaktowość i łatwość okablowania.

• Sterowanie nawrotne silników w transporcie materiałów (przenośniki, taśmociągi, dźwigi).
• Pompy i wentylatory wymagające zmiany kierunku przepływu (np. w instalacjach odwadniania lub klimatyzacji).
• Impulsowe załączanie styczników głównych oraz sygnalizacja w układach PLC i automatyce budynkowej (wykorzystanie styków pomocniczych).
• Bezpieczne przełączanie w układach odwracania biegunów w silnikach klatkowych (współpraca z modulem blokady mechanicznej).

Wskazówki Montażowe

Montaż i przyłączenie stycznika nawrotnego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterowniczego. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą wkrętów – postępuj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu 12 A (zalecane 1,5–2,5 mm² dla miedzi). Momenty dokręcania zacisków śrubowych stosuj według karty katalogowej, aby uniknąć przegrzewania połączeń. W przypadku rewersji silnika pamiętaj o testowaniu blokady mechanicznej przed pierwszym uruchomieniem.

FAQ

• Czy stycznik nawrotny LC2D12BL posiada wbudowany moduł przeciwprzepięciowy? Tak, cewka 24 V DC wyposażona jest w moduł tłumiący przepięcia, co chroni obwody sterujące i zwiększa trwałość cewki.
• Jaki jest stopień ochrony tego stycznika? W danych producenta nie podano konkretnej wartości IP. W przypadku montażu w rozdzielnicy standardowo zakłada się stopień ochrony IP20 dla aparatury nieosłoniętej. Należy go montować w obudowie o odpowiedniej klasie ochronności.
• Czy stycznik nawrotny wymaga zewnętrznej blokady elektrycznej? Nie. Produkt wyposażono w mechaniczną blokadę, która uniemożliwia jednoczesne załączenie obu styczników. Blokada elektryczna nie jest wymagana, choć może być zastosowana w celach dodatkowej redundancji.
