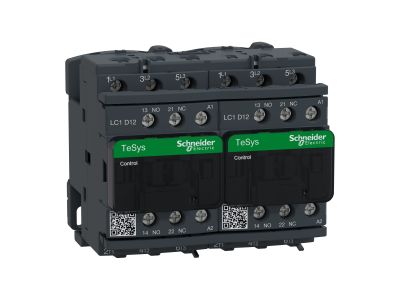

Układ nawrotny AC3 12A 3P 1NO 1NC cewka 24VAC zaciski skrzynkowe, TeSys D | LC2D12B7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny LC2D12B7 z rodziny TeSys D to stycznik nawrotny przeznaczony do pracy w kategorii AC3, o prądzie znamionowym 12A. Wyposażony w trzy bieguny główne (3P), styki pomocnicze 1NO+1NC oraz cewkę sterującą 24VAC. Zaciski skrzynkowe zapewniają pewne i trwałe połączenie przewodów. Urządzenie służy do bezpiecznego odwracania kierunku obrotów silników trójfazowych w aplikacjach przemysłowych.

• Prąd znamionowy AC3 12A: Umożliwia bezpieczną pracę z silnikami o odpowiedniej mocy, bez ryzyka przegrzania styków.
• 3 bieguny główne (3P): Kompletne przełączanie trzech faz w obwodzie silnika.
• Styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu oraz integrację z układami sterowania, np. PLC.
• Cewka 24VAC: Niskie napięcie sterujące zwiększa bezpieczeństwo operatora.
• Zaciski skrzynkowe: Pewne i trwałe połączenie przewodów, łatwy montaż i wysoka niezawodność połączeń.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowane zgodnie z kategorią użytkowania AC3, gwarantuje niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik nawrotny LC2D12B7 jest przeznaczony do sterowania silnikami asynchronicznymi w układach wymagających zmiany kierunku obrotów. Stosowany w:

• sterowanie pracą silników napędów (np. taśmociągi, wciągarki)
• automatyka budynkowa – pompy, wentylatory
• układy impulsowe do styczników i przekaźników
• maszyny i urządzenia przemysłowe wymagające rewersji

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się standardowo na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 12A.

FAQ

• Jakie napięcie cewki sterującej? Cewka przystosowana do napięcia 24V AC.
• Ile biegunów głównych posiada stycznik? Posiada 3 bieguny główne (3P) do przełączania trzech faz.
• Czy stycznik jest wyposażony w styki pomocnicze? Tak, wyposażony w 1 styk normalnie otwarty (NO) i 1 styk normalnie zamknięty (NC) do sygnalizacji stanu.
