Układ nawrotny 65A 3P 1NO 1NC cewka 48VAC zaciski EVK skrzynkowa, TeSys D | LC2D65AE7 Schneider Electric

Opis i Kluczowe Cechy

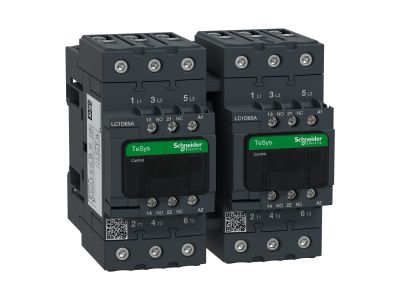

Układ nawrotny TeSys D (numer katalogowy LC2D65AE7) to 3-biegunowy stycznik nawrotny o prądzie 65 A w kategorii AC-3, przystosowany do sterowania silnikami trójfazowymi o mocy do 30 kW przy 400 V. Zasilany cewką 48 V AC 50/60 Hz, wyposażony fabrycznie w dwa zwierne (2NO) i dwa rozwierne (2NC) styki pomocnicze – w tym styki lustrzane NC dla podwyższonej pewności sygnalizacji. Kompaktowa konstrukcja (szerokość 119 mm) umożliwia montaż na szynie DIN lub za pomocą śrub mocujących, a złącza śrubowe EverLink BTR gwarantują trwałe i bezpieczne przyłącze. Dzięki prędkości łączenia do 3600 cykli na godzinę i dopuszczalnej temperaturze otoczenia do 60°C zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych.

• Prąd 65 A (AC-3): Bezpieczne sterowanie silnikami o znacznej mocy (do 30 kW przy 400 V) bez ryzyka przeciążenia styków głównych.
• Wbudowane styki pomocnicze 2NO+2NC (w tym styki lustrzane NC): Umożliwiają sygnalizację stanu urządzenia i realizację układów blokad bez konieczności stosowania dodatkowych akcesoriów.
• Cewka 48 V AC 50/60 Hz: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami automatyki.
• Złącza śrubowe EverLink BTR: Pewny, odporny na wibracje zacisk przewodów – skraca czas montażu i eliminuje ryzyko poluzowania połączeń.
• Fabrycznie okablowane przyłącza odwracające i blokada mechaniczna: Gotowy do pracy układ nawrotny z fizycznym uniemożliwieniem jednoczesnego załączenia obu styczników – podnosi bezpieczeństwo instalacji.

Zgodność z Normami

Układ nawrotny LC2D65AE7 posiada certyfikaty zgodności z międzynarodowymi normami: IEC, UL, CSA, CCC, EAC oraz Marine. Gwarantuje to spełnienie wymogów bezpieczeństwa i niezawodności w różnych regionach świata, w tym w aplikacjach morskich.

Zastosowanie

Urządzenie przeznaczone jest do sterowania trójfazowymi silnikami elektrycznymi w układach wymagających zmiany kierunku obrotów. Sprawdza się w automatyce przemysłowej, systemach HVAC, obrabiarkach oraz w rozdzielnicach sterowniczych.

• Sterowanie i odwracanie kierunku obrotów silników trójfazowych (np. w wentylatorach, pompach, przenośnikach).
• Impulsowe załączanie styczników i przekaźników w układach automatyki PLC.
• Sygnalizacja stanu pracy urządzeń za pomocą wbudowanych styków pomocniczych.
• Zastosowania w środowiskach przemysłowych o podwyższonej temperaturze otoczenia (do 60°C) i dużej częstotliwości łączeń (3600 cykli/h).

Wskazówki Montażowe

Montaż i podłączenie układu nawrotnego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (szerokość modułu 119 mm) lub za pomocą śrub mocujących. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 65 A i obowiązującymi normami. Moment dokręcania zacisków należy stosować według danych producenta (zazwyczaj podanych na obudowie lub w dokumentacji). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i rozładować ewentualne ładunki pojemnościowe.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze i jakie? Tak, wyposażony jest w dwa styki zwierne (2NO) i dwa rozwierne (2NC), w tym styki lustrzane NC – umożliwiają sygnalizację i sterowanie bez dodatkowych akcesoriów.
• Jakie jest napięcie cewki i czy jest przystosowane do 50/60 Hz? Cewka zasilana jest napięciem 48 V AC i pracuje zarówno przy 50 Hz, jak i 60 Hz, co zapewnia uniwersalność w różnych sieciach zasilających.
• Czy układ nawrotny można zamontować na szynie DIN? Tak, urządzenie ma szerokość 119 mm i wyposażone jest w zaczep do montażu na szynie DIN TH35. Możliwy jest również montaż śrubami na płycie montażowej.
