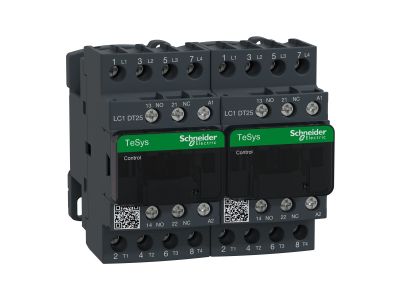

Układ nawrotny 25A 4P 1NO 1NC cewka 230VAC zaciski skrzynkowe, TeSys D | LC2DT25P7 Schneider Electric

Opis i Kluczowe Cechy

Układ nawrotny TeSys D o indeksie LC2DT25P7 to stycznik przełączalny 4-biegunowy o znamionowym prądzie cieplnym I_th = 25 A (w temperaturze 60 °C dla obwodu zasilającego), przystosowany do napięcia łączeniowego 690 V AC / 300 V DC. Wyposażony w konfigurację styków głównych 4 NO oraz zestaw styków pomocniczych 1 NO + 1 NC. Cewka sterująca 230 V AC. Zaciski skrzynkowe (śrubowe) umożliwiają podłączenie przewodów o przekroju 1…4 mm². Dzięki trwałości mechanicznej sięgającej 15 milionów cykli oraz zgodności z międzynarodowymi normami, stanowi niezawodne rozwiązanie do nawrotnego sterowania odbiornikami.

• Prąd znamionowy I_th = 25 A (przy 60 °C): gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe 690 V AC / 300 V DC: umożliwia wszechstronne zastosowanie zarówno w instalacjach przemysłowych prądu przemiennego, jak i stałego.
• Konfiguracja styków: 4 NO + 1 NO + 1 NC: zapewnia elastyczność w realizacji układów nawrotnych oraz sygnalizacji stanu pracy.
• Zaciski śrubowe (1…4 mm²): ułatwiają szybkie i pewne podłączenie przewodów sztywnych i elastycznych – redukcja czasu montażu.
• Trwałość mechaniczna 15 000 000 cykli: długa żywotność urządzenia, minimalizacja kosztów serwisu i wymian.

Zgodność z Normami

Układ nawrotny TeSys D LC2DT25P7 spełnia wymagania norm: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyd’s Register), RINA i UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik przełączalny przeznaczony jest do nawrotnego sterowania silnikami oraz innych odbiorników o charakterze rezystancyjnym (kategoria użytkowania AC-1). Sprawdza się w układach wymagających zmiany kierunku obrotów lub przełączania zasilania.

• Sterowanie silnikami elektrycznymi z nawrotem (np. napędy bram, rolet, przenośników).
• Przełączanie obwodów obciążenia rezystancyjnego (grzałki, piece oporowe) w instalacjach przemysłowych.
• Realizacja impulsów sterujących dla systemów automatyki budynkowej oraz linii produkcyjnych.
• Sygnalizacja stanów pracy (dzięki stykom pomocniczym) w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Układ nawrotny mocuje się na płycie lub szynie (zgodnie z dokumentacją producenta). Moment dokręcania zacisków śrubowych wynosi 1,7 Nm (zalecany śrubokręt płaski Ø 6 mm lub Philips nr 2). Przekrój podłączanych przewodów należy dobrać do prądu obciążenia – dopuszczalny zakres to 1…4 mm² (drut sztywny lub linka z końcówką / bez końcówki). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie blokady mechanicznej.

FAQ

• Jakie napięcie cewki sterującej ma układ LC2DT25P7? Cewka przystosowana jest do napięcia 230 V AC.
• Czy stycznik posiada styki pomocnicze? Tak, wyposażony jest w jeden styk normalnie otwarty (1 NO) i jeden normalnie zamknięty (1 NC).
• Jaka jest kategoria użytkowania tego układu nawrotnego? Kategoria użytkowania to AC-1 (obciążenie rezystancyjne). Zalecany do zastosowań z prądami nieindukcyjnymi lub o małej indukcyjności.
