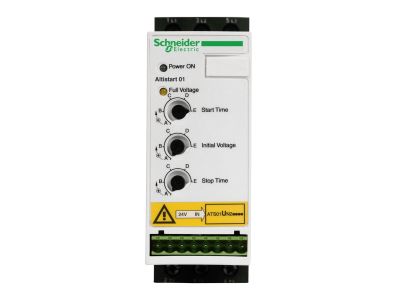

Układ łagodnego rozruchu ATSU01 3-fazowe 200/480VAC 50/60Hz 5.5kW 12A IP20 Altistart 01 | ATSU01N212LT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01, symbol ATSU01N212LT, przeznaczony jest do płynnego rozruchu trójfazowych silników asynchronicznych. Urządzenie zasila silniki o prądzie do 12 A, mocy od 2,2 kW do 5,5 kW (lub od 3 KM do 7,5 KM) przy napięciu 200–480 V AC 50/60 Hz. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 12 A: zapewnia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przeciążenia układu.
• Zintegrowany bypass: redukuje hałas i wydzielanie ciepła podczas pracy ciągłej, zwiększając efektywność energetyczną i trwałość urządzenia.
• Prosta konfiguracja z 2 ustawieniami: umożliwia szybkie uruchomienie nawet przez osoby bez specjalistycznej wiedzy, co skraca czas montażu.
• Płynny rozruch: eliminuje skoki prądu i naprężenia mechaniczne, chroniąc maszynę i wydłużając jej żywotność.
• Uniwersalne napięcie 200–480 V AC: pozwala na stosowanie w różnych instalacjach trójfazowych bez konieczności zmiany konfiguracji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi międzynarodowymi standardami dotyczącymi układów łagodnego rozruchu. Stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach.

Zastosowanie

Układ łagodnego rozruchu ATSU01 sprawdza się w prostych maszynach przemysłowych i budynkowych, gdzie wymagany jest płynny start silnika, ograniczenie prądu rozruchowego i ochrona mechaniczna.

• Przenośniki taśmowe – unikanie szarpnięć i uszkodzeń transportowanego materiału.
• Pompy – eliminacja uderzeń hydraulicznych przy starcie.
• Wentylatory i sprężarki – redukcja naprężeń na wirniku i łożyskach.
• Drzwi automatyczne, bramy i małe dźwigi – płynny rozruch i zatrzymanie zwiększające komfort i bezpieczeństwo.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz zasilanie. Przekroje przewodów należy dobrać zgodnie z prądem znamionowym 12 A oraz obowiązującymi normami (np. PN-HD 60364). Zachowaj moment dokręcania zacisków zgodnie z dokumentacją producenta. Urządzenie montuj w pozycji zapewniającej swobodny przepływ powietrza – nie zakrywaj wentylacji.

FAQ

• Jaki jest stopień ochrony IP tego układu? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach w szafach sterowniczych lub rozdzielnicach.
• Jaki zakres napięcia zasilania obsługuje układ? Układ pracuje z napięciem trójfazowym 200–480 V AC, 50/60 Hz, co pozwala na zastosowanie w różnych standardowych instalacjach przemysłowych.
• Czy układ ma wbudowany bypass? Tak, układ posiada zintegrowany bypass, który podczas pracy ciągłej (po rozruchu) redukuje hałas i straty ciepła, poprawiając sprawność energetyczną.
