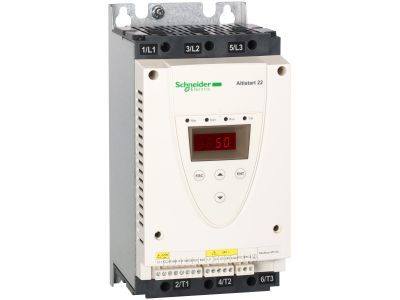

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 9kW 17A IP20, Altistart 22 | ATS22D17S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 firmy Schneider Electric o symbolu ATS22D17S6 przeznaczony jest do trójfazowych silników asynchronicznych. Urządzenie pracuje w zakresie napięcia 230–600 VAC i prądzie znamionowym 17 A, co pozwala na bezpieczne zasilanie silników o mocy od 4 kW do 9 kW. Dzięki kompaktowej obudowie o stopniu ochrony IP20 sprawdza się w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 17 A: zapewnia niezawodną pracę z silnikami o znacznym obciążeniu, bez ryzyka przeciążenia układu.
• Zintegrowany bypass: redukuje hałas i wydzielanie ciepła podczas pracy ciągłej, zwiększając żywotność styczników i oszczędzając energię.
• Czujnik temperatury PTC: monitoruje stan uzwojeń silnika i chroni przed przegrzaniem, wydłużając jego żywotność.
• Kompatybilność z programem SoMove: umożliwia łatwe parametryzowanie, zapisywanie i eksportowanie ustawień, co przyspiesza konfigurację i serwis.
• Płynny rozruch i zatrzymanie: eliminuje naprężenia mechaniczne w napędzie, chroni sprzęgła, pasy i łożyska, redukując koszty utrzymania maszyn.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowano go zgodnie z aktualnymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Wszelkie prace montażowe i serwisowe należy wykonywać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Układ łagodnego rozruchu ATS22D17S6 dedykowany jest do prostych oraz złożonych maszyn z trójfazowymi silnikami asynchronicznymi. Sprawdza się szczególnie w aplikacjach wymagających ograniczenia prądu rozruchowego i płynnego przyspieszania.

• Sterowanie pompami wirowymi i tłokowymi – eliminacja uderzeń hydraulicznych.
• Napęd wentylatorów – płynne łagodzenie przeciążeń mechanicznych przy starcie.
• Zasilanie sprężarek śrubowych – ochrona silnika i elementów napędu przed skokami momentu.
• Automatyka maszyn produkcyjnych – precyzyjne sterowanie rozruchem i zatrzymaniem.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (grupa G1). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać do prądu znamionowego 17 A, a momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Zapewnij odpowiednią cyrkulację powietrza – mimo zintegrowanego bypassu, ciepło wydzielane podczas rozruchu wymaga swobodnego odprowadzania.

FAQ

• Czy układ ma wbudowany bypass? Tak, model ATS22D17S6 posiada zintegrowany bypass, który po zakończeniu rozruchu przejmuje przewodzenie prądu, redukując hałas i straty ciepła w module tyrystorowym.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Należy montować w suchym pomieszczeniu w rozdzielnicy.
• Czy można podłączyć zewnętrzny czujnik temperatury? Tak, układ wyposażono w wejście dla miernika PTC – pozwala to na bezpośrednią kontrolę temperatury silnika i wyłączenie w przypadku przegrzania.
