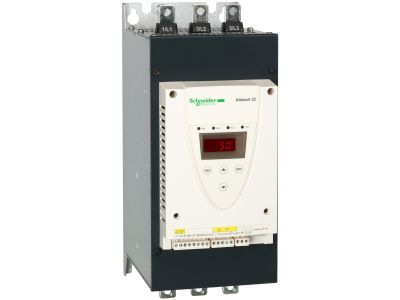

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 90kW 140A IP00 Altistart 22 | ATS22C14S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 firmy Schneider Electric, oznaczony symbolem ATS22C14S6, przeznaczony jest do płynnego rozruchu trójfazowych silników asynchronicznych o mocy do 90 kW i prądzie znamionowym do 140 A. Urządzenie pracuje w zakresie napięcia 230–600 V AC i zasilane jest z sieci 50/60 Hz. Dzięki kompaktowej budowie (IP00) można je montować w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.

• Prąd znamionowy 140 A: Pozwala bezpiecznie sterować silnikami o znacznym obciążeniu, zapewniając stabilną pracę bez ryzyka przeciążenia styków.
• Zintegrowany bypass: Redukuje hałas i straty ciepła podczas pracy ciągłej, podnosząc efektywność energetyczną układu.
• Miernik temperatury PTC: Monitoruje stan uzwojeń silnika i chroni przed przegrzaniem, wydłużając żywotność napędu.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwe zapisywanie, importowanie i eksportowanie konfiguracji, co przyspiesza uruchomienie i serwis.
• Płynny rozruch i zatrzymanie: Eliminuje naprężenia mechaniczne w maszynie, chroniąc sprzęgła, pasy i łożyska oraz wydłużając czas eksploatacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i jest oznaczone znakiem CE. Zastosowano w nim rozwiązania zgodne z ogólnymi normami bezpieczeństwa dla elektrycznych układów napędowych, przeznaczonych do montażu w szafach sterowniczych i rozdzielnicach przemysłowych.

Zastosowanie

Układ Altistart 22 ATS22C14S6 został zaprojektowany do pracy z prostymi i złożonymi maszynami przemysłowymi. Idealnie sprawdza się w aplikacjach wymagających kontrolowanego przyspieszania i opóźniania silników.

• Pompy wirowe i tłokowe – redukcja uderzeń hydraulicznych podczas rozruchu.
• Wentylatory i sprężarki śrubowe – płynne rozpraszanie momentu obrotowego, ochrona napędu.
• Maszyny transportowe (taśmociągi, podajniki) – eliminacja szarpnięć przy starcie.
• Agregaty i urządzenia o dużym momencie bezwładności – stopniowe rozruchy przedłużające żywotność mechaniki.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej w pozycji pionowej. Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z prądem znamionowym 140 A oraz lokalnymi przepisami. Moment dokręcania śrub zacisków stosować według dokumentacji producenta. Przed pierwszym uruchomieniem bezwzględnie sprawdzić poprawność połączeń i ustawień.

FAQ

• Czy układ posiada zintegrowany alarm przegrzania silnika? Tak, ATS22C14S6 jest wyposażony w miernik temperatury PTC, który monitoruje temperaturę uzwojeń i w razie przekroczenia progu może wyłączyć silnik, chroniąc go przed uszkodzeniem.
• Jaki jest stopień ochrony tego modelu? Układ ma stopień ochrony IP00, co oznacza brak osłony przed pyłem i wilgocią. Należy go montować w szafie sterowniczej lub rozdzielnicy o odpowiedniej klasie szczelności.
• Czy można programować parametry rozruchu bez komputera? Urządzenie umożliwia konfigurację podstawowych parametrów za pomocą wbudowanego panelu. Zaawansowane ustawienia, zapis i eksport konfiguracji wykonuje się za pomocą oprogramowania SoMove lub narzędzi mobilnych.
