Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 55kW 88A IP20 Altistart 22 | ATS22D88S6 Schneider Electric

Opis i Kluczowe Cechy

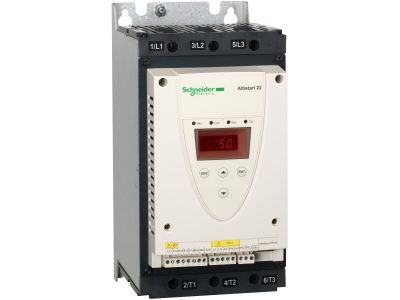

Układ łagodnego rozruchu Altistart 22 (symbol ATS22D88S6) przeznaczony do sterowania trójfazowymi silnikami asynchronicznymi. Oferuje prąd znamionowy 88 A i zakres mocy 22–55 kW, co zapewnia bezpieczny rozruch maszyn o znacznym obciążeniu bez ryzyka przeciążeń. Stopień ochrony IP20 umożliwia montaż w typowych rozdzielnicach. Dodatkowo wyposażony w zintegrowany bypass redukujący hałas i wydzielanie ciepła oraz miernik temperatury PTC chroniący silnik przed przegrzaniem.

• Prąd 88 A / moc do 55 kW: gwarantuje niezawodną pracę z silnikami o dużym zapotrzebowaniu mocy, minimalizując przeciążenia termiczne.
• Zintegrowany bypass: po zakończeniu rozruchu zwieranie styków bypassu redukuje hałas i straty ciepła, podnosząc efektywność energetyczną.
• Miernik temperatury PTC: monitoruje stan termiczny silnika i zabezpiecza przed przegrzaniem, wydłużając żywotność napędu.
• Kompatybilność z programem SoMove: umożliwia łatwe programowanie, zapisywanie i eksportowanie konfiguracji ustawień.
• Płynny rozruch: eliminuje naprężenia mechaniczne i udary prądowe, co chroni elementy maszyny i zwiększa żywotność całego układu.

Zgodność z Normami

Układ spełnia wymogi dyrektyw unijnych i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi normami europejskimi dla urządzeń sterowania napędami, co zapewnia bezpieczeństwo i kompatybilność w instalacjach przemysłowych.

Zastosowanie

Altistart 22 ATS22D88S6 przeznaczony jest do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w maszynach o różnych charakterystykach obciążenia. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego i momentu obrotowego.

• Sterowanie pompami wirowymi i tłokowymi – eliminacja uderzeń hydraulicznych.
• Napęd wentylatorów – płynny rozruch zmniejsza naprężenia na łopatkach i łożyskach.
• Rozruch sprężarek śrubowych – ochrona przed przeciążeniem i wydłużenie okresów między przeglądami.
• Obsługa prostych i złożonych maszyn produkcyjnych w przemyśle, gdzie wymagane jest łagodne narastanie prędkości.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony potencjału. Softstart należy instalować na szynie montażowej lub płycie zgodnie z dokumentacją producenta, z zachowaniem wymaganych odstępów dla wentylacji. Przekrój przewodów doprowadzających dobierz do prądu znamionowego silnika. Momenty dokręcania zacisków – według instrukcji.

FAQ

• Czy układ posiada podświetlenie / wskaźnik LED? Altistart 22 ATS22D88S6 nie jest wyposażony w podświetlenie – do sygnalizacji stanu pracy wykorzystywane są standardowe przyciski i diody na panelu przednim (jeśli przewidziane w wersji).
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20 – oznacza ochronę przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć, dlatego należy go montować w suchym miejscu wewnątrz rozdzielnicy.
• W jakim trybie pracuje styk bypassu? Styk bypassu w układzie Altistart 22 jest zwierany po zakończeniu sekwencji rozruchu – pełni funkcję zwieracza, który wyłącza tyrystory z obwodu głównego, redukując straty ciepła i hałas. Nie jest to styk sterowniczy – jego działanie jest automatyczne.
