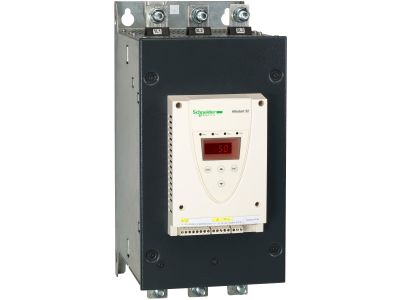

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 220kW 320A IP00 Altistart 22 | ATS22C32S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C32S6) przeznaczony jest do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych o mocy do 220 kW i prądzie do 320 A. Działa w zakresie napięć 230–600 V AC (50/60 Hz) i charakteryzuje się stopniem ochrony IP00, co umożliwia zabudowę w szafie sterowniczej. Dzięki zintegrowanemu bypassowi redukuje hałas i straty ciepła, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem.

• Prąd znamionowy 320 A: obsługa silników o dużym obciążeniu bez ryzyka przeciążenia układu.
• Zakres napięcia 230–600 V AC: uniwersalność zastosowania w różnych instalacjach trójfazowych.
• Zintegrowany bypass: redukcja hałasu i rozpraszania ciepła podczas pracy ustalonej, zwiększająca efektywność energetyczną.
• Wbudowany miernik temperatury PTC: stałe monitorowanie temperatury silnika, zabezpieczenie przed przegrzaniem i wydłużenie żywotności.
• Kompatybilność z programem SoMove: łatwe zapisywanie, import i eksport ustawień konfiguracyjnych.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zostało zaprojektowane zgodnie z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi dla układów łagodnego rozruchu.

Zastosowanie

Układ Altistart 22 ATS22C32S6 dedykowany jest do płynnego rozruchu silników asynchronicznych w maszynach prostych i złożonych. Sprawdza się szczególnie w aplikacjach wymagających ograniczenia prądu rozruchowego oraz redukcji naprężeń mechanicznych.

• Sterowanie pompami wirowymi i tłokowymi – eliminacja uderzeń hydraulicznych.
• Rozruch wentylatorów – płynne przyspieszanie, ochrona łożysk i pasów.
• Zastosowanie w sprężarkach śrubowych – ograniczenie prądów rozruchowych i zużycia energii.
• Praca z silnikami w układach automatyki budynkowej i przemysłowej (sterowanie za pośrednictwem PLC lub przekaźników).

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zabudować w szafie sterowniczej zapewniającej odpowiednią wentylację (stopień ochrony IP00 wymaga dodatkowej obudowy). Przekrój przewodów zasilających dobrać do prądu znamionowego 320 A. Moment dokręcania zacisków oraz parametry konfiguracji bypassu stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki stopień ochrony ma ATS22C32S6? Stopień ochrony to IP00 – urządzenie wymaga zabudowy w szafie sterowniczej lub obudowie zapewniającej ochronę przed pyłem i wilgocią.
• Czy układ ma wbudowany bypass? Tak, zintegrowany bypass redukuje straty ciepła i hałas podczas pracy ustalonej, zwiększając efektywność.
• Jak można skonfigurować parametry rozruchu? Ustawienia można łatwo zapisać, importować i eksportować za pomocą oprogramowania SoMove (kompatybilnego z urządzeniem).
