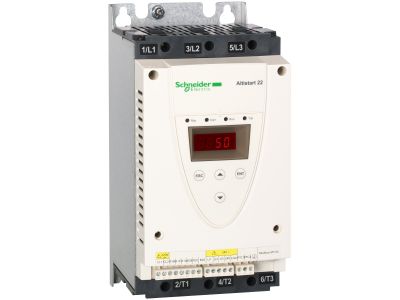

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 18,5kW 32A IP20, Altistart 22 | ATS22D32S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22, oznaczony symbolem ATS22D32S6, to trójfazowe urządzenie przeznaczone do płynnego rozruchu i zatrzymywania asynchronicznych silników klatkowych. Prąd znamionowy 32 A oraz napięcie zasilania 230–600 V AC (50/60 Hz) umożliwiają sterowanie silnikami o mocy do 18,5 kW. Kompaktowa obudowa o stopniu ochrony IP20 ułatwia montaż w szafach sterowniczych i na maszynach. Zintegrowany bypass redukuje straty ciepła i hałas akustyczny podczas pracy ustalonej, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę z silnikami o mocy do 18,5 kW przy zachowaniu marginesu przeciążeniowego.
• Zintegrowany bypass: po zakończeniu rozruchu odłącza tyrystory, zmniejszając wydzielanie ciepła oraz poziom hałasu akustycznego w szafie sterowniczej.
• Wbudowana ochrona PTC: monitoruje temperaturę uzwojeń silnika i w razie potrzeby odcina zasilanie, zapobiegając termicznemu uszkodzeniu napędu.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie, import i eksport ustawień konfiguracyjnych, co skraca czas uruchomienia i serwisu.
• Kompaktowa obudowa IP20: minimalne wymiary ułatwiają integrację z istniejącymi rozdzielnicami i maszynami, oszczędzając miejsce w szafie.

Zgodność z Normami

Urządzenie Altistart 22 ATS22D32S6 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowano je zgodnie z ogólnie przyjętymi standardami bezpieczeństwa elektrycznego oraz normami dotyczącymi urządzeń do łagodnego rozruchu silników. Producent deklaruje zgodność z wymaganiami EMC oraz niskonapięciowymi.

Zastosowanie

Układ łagodnego rozruchu Altistart 22 sprawdza się w prostych i złożonych maszynach, gdzie kluczowe jest ograniczenie prądów rozruchowych oraz eliminacja udarów mechanicznych. Dzięki wbudowanemu bypassowi i ochronie PTC nadaje się do pracy ciągłej w wymagających aplikacjach.

• Sterowanie pompami wirowymi i tłokowymi – łagodny start eliminuje uderzenia hydrauliczne, wydłużając żywotność instalacji.
• Napędy wentylatorów – płynne rozpędzanie zmniejsza naprężenia mechaniczne w łożyskach i wirniku.
• Obsługa sprężarek śrubowych – redukcja skoków prądu podczas rozruchu chroni sieć zasilającą i elementy sterujące.
• Automatyka budynków przemysłowych i instalacji HVAC – kompaktowa budowa ułatwia zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu Altistart 22 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Podczas prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z normami dla prądu 32A oraz lokalnymi przepisami. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta (zalecany moment: 1,2 Nm dla przewodów miedzianych). Należy zapewnić odpowiednią cyrkulację powietrza wokół radiatora – minimalna odległość od innych elementów to 50 mm w pionie i 10 mm w poziomie.

FAQ

• Jaki jest stopień ochrony układu ATS22D32S6? Obudowa ma stopień ochrony IP20, co oznacza ochronę przed dotknięciem części niebezpiecznych palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie nie jest przystosowane do pracy w środowisku wilgotnym ani pyłowym bez dodatkowej obudowy.
• Czy układ wymaga zewnętrznego bypassu? Nie. Altistart 22 posiada zintegrowany bypass elektromechaniczny, który po zakończeniu rozruchu zwierana tyrystory, przejmując przewodzenie prądu. Rozwiązanie to minimalizuje straty mocy i hałas w pracy ciągłej.
• Czy można programować parametry rozruchu bez komputera? Układ nie ma wbudowanego panelu operatorskiego. Do konfiguracji i odczytu parametrów zaleca się użycie oprogramowania SoMove (na PC) oraz adaptera komunikacyjnego. Pozwala to na precyzyjne ustawienie czasu rozruchu, poziomu momentu początkowego i innych parametrów specyficznych dla aplikacji.
