Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 110kW 170A IP00, Altistart 22 | ATS22C17S6 Schneider Electric

Opis i Kluczowe Cechy

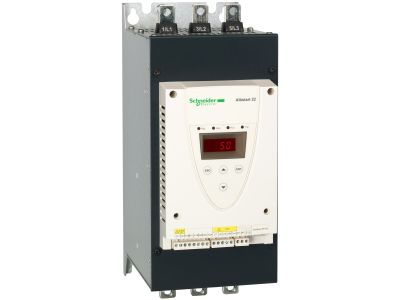

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C17S6) firmy Schneider Electric przeznaczony jest do trójfazowych silników asynchronicznych o mocy do 110 kW i prądzie znamionowym 170 A. Zakres napięcia zasilania 230–600 V AC, 50/60 Hz zapewnia elastyczność w zastosowaniach przemysłowych. Stopień ochrony IP00 umożliwia zabudowę w szafach sterowniczych. Kompaktowa konstrukcja ułatwia integrację z maszynami.

• Prąd znamionowy 170 A / moc 110 kW: Bezpieczna praca z silnikami o dużym obciążeniu, bez ryzyka przeciążenia przetwornicy.
• Zintegrowany bypass (stycznik obejściowy): Redukuje straty ciepła i hałas w trybie pracy ciągłej, zwiększając żywotność układu i obniżając koszty eksploatacji.
• Wbudowany pomiar temperatury PTC: Monitoruje stan silnika i zabezpiecza przed przegrzaniem, co wydłuża jego żywotność i minimalizuje ryzyko awarii.
• Zakres napięcia 230–600 V AC (trójfazowe): Uniwersalność – odpowiedni do różnych sieci zasilających w Europie i na świecie (50/60 Hz).
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwą konfigurację, kopiowanie i eksport ustawień, co przyspiesza uruchomienie i serwis.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zapewnia bezpieczną pracę zgodną z obowiązującymi standardami w zakresie jakości energii i kompatybilności elektromagnetycznej. Brak konkretnych numerów norm w dokumentacji – produkt został zaprojektowany zgodnie z najlepszymi praktykami inżynierskimi.

Zastosowanie

Układ łagodnego rozruchu ATS22C17S6 przeznaczony jest do sterowania rozruchem trójfazowych silników asynchronicznych w prostych i złożonych maszynach przemysłowych. Znajduje zastosowanie w aplikacjach wymagających płynnego narastania momentu obrotowego i ograniczenia prądu rozruchowego.

• Pompy wirowe i tłokowe – eliminacja uderzeń hydraulicznych i ochrona instalacji.
• Wentylatory i sprężarki śrubowe – redukcja naprężeń mechanicznych, wydłużenie żywotności łożysk i pasów.
• Przenośniki, mieszadła, młyny – płynny rozruch bez szarpnięć, ochrona przekładni i mechanizmów.
• Automatyka budynkowa – sterowanie silnikami w systemach HVAC, stacjach uzdatniania wody.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zaczekać na rozładowanie kondensatorów (min. 5 minut). Urządzenie należy zamontować na powierzchni izolacyjnej w szafie sterowniczej, zapewniając odpowiednią cyrkulację powietrza dla odprowadzania ciepła. Przekrój przewodów dopasować do znamionowego prądu 170 A, a momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie montować w środowisku wilgotnym lub zapylonym bez dodatkowej obudowy.

FAQ

• Czy układ ma wbudowany bypass? Tak – Altistart 22 ATS22C17S6 posiada zintegrowany stycznik obejściowy (bypass), który automatycznie zwiera tyrystory w trybie ciągłym, redukując straty ciepła i hałas.
• Jaki jest stopień ochrony urządzenia? Produkt ma stopień ochrony IP00 – oznacza to brak osłony przed ciałami stałymi i wodą. Zalecany montaż w zamkniętej szafie sterowniczej o odpowiedniej wentylacji.
• Czy można programować parametry? Tak – konfigurację ustawień (np. czas rozruchu, próg prądu) można wykonać za pomocą oprogramowania SoMove firmy Schneider Electric, co umożliwia łatwe zapisywanie i kopiowanie konfiguracji.
