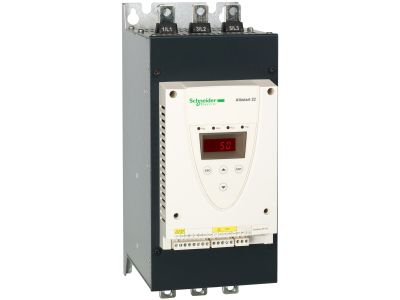

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 75kW 140A IP00, Altistart 22 | ATS22C14Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (ATS22C14Q) marki Schneider Electric to zaawansowane rozwiązanie z dziedziny energoelektroniki, zaprojektowane do optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 140 A, co pozwala na efektywne sterowanie jednostkami napędowymi w szerokim zakresie napięć zasilających od 230 V do 440 V AC przy częstotliwościach 50/60 Hz. Kluczowym atutem tego modelu jest zintegrowany bypass (stycznik obejściowy), który po zakończeniu fazy rozruchu przejmuje przewodzenie prądu, co znacząco redukuje straty cieplne wewnątrz szafy sterowniczej oraz eliminuje hałas generowany przez przełączanie tyrystorowe.

Softstart ATS22 oferuje elastyczność konfiguracji, umożliwiając podłączenie silnika w standardową gwiazdę lub w trójkąt (połączenie wewnątrz pętli prądowej silnika). W przypadku konfiguracji w gwiazdę, urządzenie obsługuje silniki o mocy do 75 kW, natomiast przy połączeniu w trójkąt wydajność wzrasta do 110 kW (przy napięciu 400-440 V). Kompaktowe wymiary obudowy o stopniu ochrony IP00 ułatwiają integrację w gęsto zabudowanych rozdzielnicach elektrycznych.

• Zintegrowany bypass: Minimalizuje wydzielanie ciepła i zwiększa żywotność komponentów elektronicznych.
• Ochrona termiczna PTC: Wbudowane wejście dla czujników PTC pozwala na bezpośrednie monitorowanie temperatury uzwojeń silnika.
• Kompatybilność z SoMove: Możliwość szybkiej konfiguracji, archiwizacji ustawień oraz diagnostyki za pomocą profesjonalnego oprogramowania serwisowego.
• Wszechstronność zasilania: Obsługa szerokiego zakresu napięć roboczych 230/440 V AC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą aparatury niskonapięciowej, sterowników i rozruszników silnikowych półprzewodnikowych. Posiada certyfikację CE oraz spełnia dyrektywy kompatybilności elektromagnetycznej (EMC), co jest kluczowe dla stabilnej pracy systemów automatyki bez zakłócania pracy innych urządzeń elektronicznych.

Zastosowanie

Altistart 22 jest dedykowany do aplikacji o charakterystyce rozruchowej standardowej oraz ciężkiej. Dzięki precyzyjnej kontroli momentu obrotowego i prądu, idealnie sprawdza się w następujących obszarach:

• Systemy pompowe: Eliminacja uderzeń hydraulicznych w pompach wirowych i tłokowych, co chroni rurociągi przed uszkodzeniami.
• Wentylacja: Łagodny start wentylatorów o dużej bezwładności, redukujący naprężenia mechaniczne na pasach napędowych.
• Kompresory: Optymalizacja rozruchu sprężarek śrubowych i tłokowych, zmniejszająca spadki napięcia w sieci zasilającej.
• Przenośniki i transportery: Płynne przyspieszanie zapobiegające przesuwaniu się ładunku na taśmach.

Wskazówki Montażowe

Podczas instalacji układu ATS22C14Q należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, ze względu na stopień ochrony IP00 i konieczność odprowadzania ciepła podczas fazy rozruchu. Urządzenie powinno być montowane pionowo wewnątrz obudowy o odpowiednim stopniu IP, dostosowanym do warunków środowiskowych. Należy przestrzegać zalecanych momentów dokręcania zacisków prądowych, aby uniknąć przegrzania styków. W przypadku pracy w układzie z silnikiem połączonym w trójkąt (6 przewodów), należy upewnić się, że parametry zabezpieczeń nadprądowych są odpowiednio skorelowane z prądem płynącym w fazie.

FAQ

• Czy ATS22 wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada wbudowany bypass, co upraszcza schemat połączeń i oszczędza miejsce w szafie.
• Jakie oprogramowanie służy do konfiguracji softstartu? Do konfiguracji, kopiowania parametrów oraz diagnostyki służy darmowe oprogramowanie SoMove od Schneider Electric.
• Czy urządzenie chroni silnik przed przeciążeniem? Tak, Altistart 22 posiada zaawansowane funkcje elektronicznej ochrony przeciążeniowej silnika oraz wejście dla sond PTC.
• Jaki jest stopień ochrony tego modelu? Model ten posiada stopień ochrony IP00, co oznacza, że wymaga montażu w szafie sterowniczej chroniącej przed dotykiem części pod napięciem.
