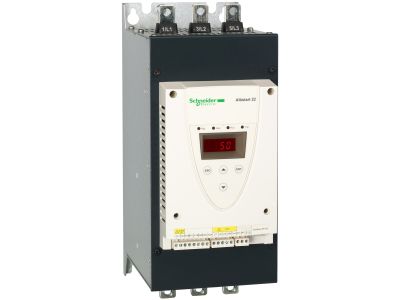

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 75kW 110A IP20 Altistart 22 | ATS22C11S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C11S6) marki Schneider Electric przeznaczony jest do sterowania trójfazowymi silnikami asynchronicznymi. Umożliwia płynny rozruch maszyn, eliminując naprężenia mechaniczne i wydłużając żywotność urządzeń. Urządzenie oferuje prąd znamionowy 110 A, zakres mocy silnika 30–75 kW oraz napięcie zasilania 230–500 V AC. Kompaktowa konstrukcja i stopień ochrony IP20 pozwalają na montaż w standardowych rozdzielnicach.

• Prąd znamionowy 110 A: Zapewnia bezpieczną pracę w obwodach silników o znacznym obciążeniu, bez ryzyka przeciążenia aparatu.
• Zakres mocy silnika do 75 kW: Umożliwia zastosowanie zarówno w lekkich (30 kW), jak i ciężkich (75 kW) aplikacjach przemysłowych.
• Zintegrowany bypass: Redukuje straty ciepła i hałas podczas pracy ciągłej, co zwiększa efektywność energetyczną i komfort akustyczny.
• Ochrona PTC: Miernik temperatury monitoruje stan silnika, chroniąc go przed przegrzaniem i przedłużając jego żywotność.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwe zapisywanie, importowanie i eksportowanie ustawień, co skraca czas konfiguracji i serwisu.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada certyfikację CE. Zaprojektowane zgodnie z obowiązującymi standardami branżowymi, gwarantuje bezpieczną eksploatację w warunkach przemysłowych.

Zastosowanie

Układ łagodnego rozruchu ATS22C11S6 jest dedykowany do prostych oraz złożonych maszyn z trójfazowymi silnikami asynchronicznymi.

• Pompy wirowe i tłokowe – eliminuje uderzenia hydrauliczne i redukuje naprężenia mechaniczne.
• Wentylatory – zapewnia płynny rozruch, zapobiegając przeciążeniom układu napędowego.
• Sprężarki śrubowe – zmniejsza prąd rozruchowy i chroni silnik przed przegrzaniem.
• Inne maszyny wymagające regulowanego rozruchu i zatrzymania, np. przenośniki, mieszadła.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Dobierz przekrój przewodów do prądu znamionowego 110 A i zastosuj moment dokręcania zacisków zgodny z dokumentacją producenta. Zapewnij odpowiednią wentylację z uwagi na wydzielane ciepło (mimo zintegrowanego bypassu).

FAQ

• Czy układ łagodnego rozruchu wymaga zewnętrznego bypassu? Nie, urządzenie posiada zintegrowany bypass, który automatycznie załącza się po zakończeniu rozruchu, redukując straty ciepła i hałas podczas pracy ciągłej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, w osłoniętych szafach sterowniczych.
• Czy mogę monitorować temperaturę silnika? Tak, układ wyposażono w miernik temperatury PTC, który na bieżąco monitoruje temperaturę uzwojeń silnika i sygnalizuje ryzyko przegrzania.
