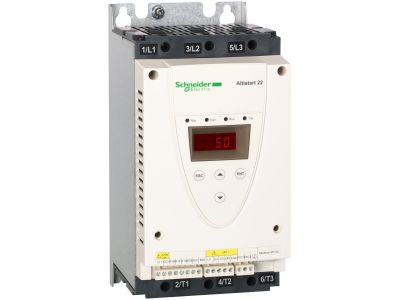

Układ łagodnego rozruchu Altistart 22 (symbol ATS22D17Q) przeznaczony jest do trójfazowych silników asynchronicznych łączonych w gwiazdę lub trójkąt. Oferuje prąd znamionowy 17A i zakres napięcia 230–440V AC, co umożliwia płynny rozruch silników o mocy do 7,5 kW (przy 400–440V AC w gwiazdę) oraz do 15 kW (przy 440V AC w trójkąt). Dzięki zintegrowanemu bypassowi i monitorowaniu temperatury PTC zapewnia cichą pracę oraz ochronę silnika przed przegrzaniem.

• Prąd znamionowy 17A: zapewnia bezpieczną pracę w obwodach silników o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania styków.
• Zintegrowany bypass: redukuje hałas i wydzielanie ciepła podczas pracy silnika, zwiększając efektywność energetyczną i żywotność układu.
• Monitorowanie temperatury PTC: chroni silnik przed przegrzaniem, co podnosi niezawodność maszyny i ogranicza przestoje serwisowe.
• Mały rozmiar: ułatwia integrację w maszynach o ograniczonej przestrzeni, zwiększając wszechstronność aplikacji.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybką konfigurację, zapis i eksport ustawień, skracając czas uruchomienia i konserwacji.

Zgodność z Normami

Układ spełnia wymagania odpowiednich dyrektyw europejskich i posiada certyfikat CE. Jest zgodny z ogólnie przyjętymi normami bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury przemysłowej.

Zastosowanie

Altistart 22 ATS22D17Q dedykowany jest do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w prostych oraz złożonych maszynach.

• Pompy wirowe i tłokowe – eliminacja uderzeń hydraulicznych dzięki płynnemu narastaniu ciśnienia.
• Wentylatory – redukcja naprężeń mechanicznych, co wydłuża żywotność łożysk i wirników.
• Sprężarki śrubowe – kontrola momentu obrotowego zmniejsza zużycie elementów układu.
• Maszyny przemysłowe wymagające płynnego rozruchu – ochrona przed przeciążeniami mechanicznymi i elektrycznymi.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie TH35 (DIN) w obudowie zapewniającej odpowiednią wentylację. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z prądem znamionowym 17A oraz obowiązującymi przepisami. Moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy układ ma podświetlenie? Nie, Altistart 22 nie jest wyposażony w podświetlenie – sygnalizacja stanu pracy realizowana jest przez wbudowane diody LED i wyświetlacz (w zależności od wersji).
• Jaki jest stopień ochrony IP? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi ≥12 mm, ale nie przed wilgocią. Należy montować je w suchych pomieszczeniach, w rozdzielnicy o odpowiednim IP.
• Czy sterowanie odbywa się bezpośrednio z wyłącznika? Nie – układ wymaga sygnałów sterujących niskiego napięcia (np. z przycisków, przekaźników lub PLC). Nie jest przystosowany do bezpośredniego załączania napięcia sieciowego wyłącznikiem.
