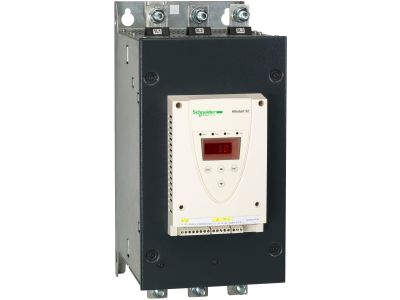

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 110kW 210A IP00, Altistart 22 | ATS22C21Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 ATS22C21Q to trójfazowy softstarter przeznaczony do silników asynchronicznych o prądzie znamionowym do 210 A i zakresie napięcia 230–440 V AC. Umożliwia płynny rozruch maszyn, redukując naprężenia mechaniczne i wydłużając ich żywotność. Dla połączenia w gwiazdę obsługuje silniki o mocy do 110 kW, a dla połączenia w trójkąt do 160 kW (przy 400–440 V AC). Urządzenie posiada stopień ochrony IP00, co wymaga montażu w szafie sterowniczej.

• Prąd znamionowy 210 A: bezpieczna praca z silnikami o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Zintegrowany bypass: redukuje hałas i straty ciepła podczas pracy ciągłej, zwiększając efektywność energetyczną.
• Wejście czujnika temperatury PTC: monitoruje temperaturę silnika i chroni go przed przegrzaniem, wydłużając żywotność maszyny.
• Kompatybilność z oprogramowaniem SoMove: łatwe konfigurowanie, zapisywanie, import i eksport ustawień – oszczędność czasu przy uruchomieniu i serwisie.
• Płynny rozruch i zatrzymanie: eliminuje udary mechaniczne w układach napędowych, co zmniejsza zużycie elementów transmisyjnych.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 22 spełnia wymagania dyrektyw unijnych i posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami IEC dla softstarterów, co gwarantuje bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Softstarter Altistart 22 ATS22C21Q sprawdza się w maszynach wymagających kontrolowanego rozruchu oraz w systemach automatyki przemysłowej.

• Sterowanie rozruchem pomp wirowych i tłokowych w instalacjach wodnych i kanalizacyjnych.
• Płynny start wentylatorów i sprężarek śrubowych, ograniczający przeciążenia mechaniczne.
• Napędy w prostych i złożonych maszynach przemysłowych (przenośniki, mieszadła, obrabiarki).
• Integracja z systemami automatyki budynkowej i sterownikami PLC poprzez sygnały sterujące.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Softstarter należy montować na szynie TH35 (DIN) lub w szafie sterowniczej z odpowiednią wentylacją. Przekrój przewodów dobierz do prądu znamionowego 210 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj według dokumentacji producenta. Stopień ochrony IP00 oznacza brak osłony przed pyłem i wilgocią – urządzenie musi być zainstalowane w szczelnej obudowie.

FAQ

• Czy softstarter ma wbudowany bypass? Tak, układ wyposażony jest w zintegrowany bypass, który włącza się po zakończeniu rozruchu, redukując hałas i straty ciepła podczas pracy ciągłej.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony to IP00 – oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Wymaga montażu w szczelnej szafie sterowniczej o wyższym IP.
• Czy mogę monitorować temperaturę silnika? Tak, softstarter posiada wejście dla czujnika temperatury PTC, które umożliwia ochronę silnika przed przegrzaniem – zalecane podłączenie do termistora silnikowego.
