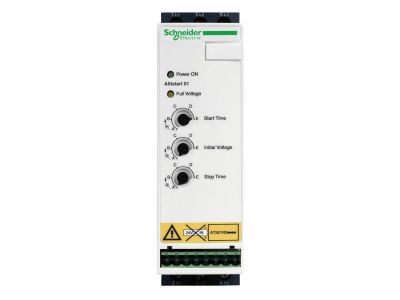

Układ łagodnego rozruchu ATS01 3-fazowe 460/480VAC 50/60Hz 15kW 32A IP20, Altistart 01 | ATS01N232RT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 o symbolu ATS01N232RT (Schneider Electric) przeznaczony jest do trójfazowych silników asynchronicznych o napięciu 460/480 VAC i prądzie do 32 A. Urządzenie pozwala na płynny rozruch maszyn o mocy do 15 kW (przy 460/480 V), redukując naprężenia mechaniczne i wydłużając żywotność napędu. Szerokość modułu wynosi zaledwie 45 mm, co czyni go jednym z najmniejszych softstartów na rynku – idealnym do montażu w ciasnych rozdzielnicach. Zintegrowany bypass ogranicza wydzielanie ciepła i hałas w trybie pracy ciągłej.

• Prąd znamionowy 32 A: Zabezpiecza obciążenia silnikowe o znacznym poborze mocy, zapewniając niezawodne przełączanie bez ryzyka przeciążenia.
• Zintegrowany bypass: Po zakończeniu rozruchu prąd płynie przez zestyki obejściowe, co minimalizuje straty ciepła i hałas, a także zwiększa trwałość układu.
• Szerokość 45 mm: Pozwala na instalację w rozdzielnicach o ograniczonej przestrzeni, oszczędzając miejsce bez utraty funkcjonalności.
• Prosta konfiguracja z dwoma ustawieniami: Umożliwia szybkie uruchomienie przez osoby niewykwalifikowane – wystarczy wybrać czas rozruchu i moment wyłączenia.
• Płynny rozruch i zatrzymanie: Eliminuje udary prądowe i mechaniczne, chroniąc silnik, łożyska oraz napędzane maszyny.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Urządzenie spełnia wymagania norm dla aparatury sterującej w obwodach silnikowych, co potwierdza jego niezawodność w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Softstart ATS01N232RT dedykowany jest do płynnego rozruchu prostych maszyn napędzanych silnikami trójfazowymi (może pracować również z silnikami jednofazowymi, przy odpowiednim doborze mocy). Sprawdza się w aplikacjach wymagających ograniczenia skoków prądu i momentu obrotowego.

• Sterowanie przenośnikami taśmowymi w liniach produkcyjnych i magazynach – miękki start zapobiega zrywaniu taśmy i przesuwaniu ładunku.
• Rozruch pomp i wentylatorów – redukcja udarów hydraulicznych i naprężeń wirnika, wydłużenie żywotności uszczelnień.
• Napędy sprężarek i małych dźwigów – płynne przyspieszanie bez szarpnięć, poprawa bezpieczeństwa i komfortu pracy.
• Automatyczne drzwi i bramy – kontrolowane otwieranie/zamykanie bez gwałtownych ruchów, mniejsze obciążenie mechanizmu.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu zasilania i odczekaniu czasu rozładowania kondensatorów. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w zamkniętej rozdzielnicy o stopniu ochrony co najmniej IP2x. Przekrój przewodów należy dobrać do prądu znamionowego 32 A zgodnie z normą instalacyjną. Momenty dokręcania śrub zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia czasu rozruchu.

FAQ

• Czy układ nadaje się do silników jednofazowych? Tak, Altistart 01 ATS01N232RT może zasilać jednofazowe silniki asynchroniczne, jednak moc znamionowa przy napięciu 200-240 V AC wynosi maksymalnie 7,5 kW (10 KM). Należy zweryfikować parametry silnika.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony obudowy wynosi IP20 – jest to typowe dla aparatury montowanej wewnątrz rozdzielnicy. Nie nadaje się do pracy w warunkach bezpośredniego zachlapania lub zapylenia.
• Czy softstart posiada podświetlenie lub sygnalizację stanu? Nie – w danych technicznych nie ma informacji o diodach LED ani wyświetlaczu. Stan pracy można monitorować za pomocą zewnętrznych elementów sygnalizacyjnych (np. stycznika pomocniczego).
