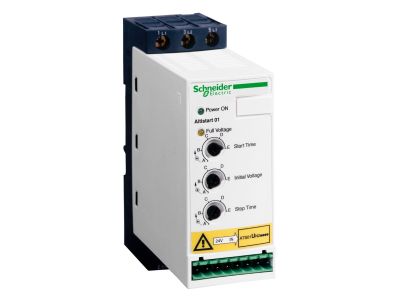

Układ łagodnego rozruchu ATS01 3-fazowe 380/415VAC 50/60Hz 5,5kW 12A IP20, Altistart 01 | ATS01N212QN Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N212QN) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie z dziedziny automatyki przemysłowej, zaprojektowane z myślą o optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 12 A, co pozwala na efektywną obsługę jednostek napędowych o mocy do 5,5 kW przy napięciu zasilania w zakresie 380/415 V AC. Dzięki kompaktowej obudowie o szerokości zaledwie 45 mm, softstart ten stanowi jeden z najmniejszych modułów w swojej klasie, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.

• Zintegrowany Bypass: Wbudowany układ obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co znacząco redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez urządzenie.
• Ochrona Mechaniczna: Płynne narastanie momentu obrotowego eliminuje uderzenia hydrauliczne w pompach oraz gwałtowne szarpnięcia w układach przeniesienia napędu, co bezpośrednio przekłada się na wydłużenie żywotności łożysk, pasów i przekładni.
• Stopień Ochrony IP20: Obudowa zapewnia bezpieczną eksploatację w środowisku przemysłowym, chroniąc przed przypadkowym dotknięciem części pod napięciem.
• Intuicyjna Konfiguracja: System wyposażony jest w dwa potencjometry nastawcze, które pozwalają na szybkie i precyzyjne dostosowanie czasu rozruchu oraz początkowego momentu obrotowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających aplikacjach przemysłowych. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych (LVD). Posiada certyfikację CE oraz jest zgodne z normami IEC/EN 60947-4-2, co potwierdza jego wysoką jakość jako łącznika półprzewodnikowego do sterowania silnikami prądu przemiennego.

Zastosowanie

Altistart 01 znajduje szerokie zastosowanie w prostych maszynach i urządzeniach, gdzie kluczowe jest uniknięcie gwałtownych startów. Idealnie sprawdza się w następujących obszarach:

• Systemy transportowe: Przenośniki taśmowe i rolkowe, gdzie płynny start zapobiega przesuwaniu się ładunku.
• Gospodarka wodno-ściekowa: Pompy odśrodkowe, w których softstart eliminuje zjawisko uderzenia wodnego.
• Wentylacja i klimatyzacja: Wentylatory i małe sprężarki, redukując naprężenia na paskach klinowych.
• Automatyka budynkowa: Napędy bram automatycznych, drzwi przesuwnych oraz małych dźwigów towarowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia stabilność i szybkość instalacji. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy kabli, aby zapewnić bezpieczny przepływ prądu o natężeniu 12 A. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych nad i pod urządzeniem, aby umożliwić swobodną konwekcję powietrza. Przed uruchomieniem należy upewnić się, że napięcie zasilania mieści się w zakresie 380-415 V AC, a nastawy czasu rozruchu są skorelowane z charakterystyką obciążenia maszyny.

FAQ

• Czy ATS01N212QN wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada zintegrowany bypass, co upraszcza schemat połączeń i oszczędza miejsce w rozdzielnicy.
• Czy mogę stosować ten softstart do silników jednofazowych? Tak, seria Altistart 01 jest przystosowana do zasilania zarówno silników jedno-, jak i trójfazowych w określonych zakresach mocy.
• Jaka jest główna korzyść z zastosowania softstartu zamiast rozruchu bezpośredniego? Główną korzyścią jest redukcja udarów mechanicznych oraz ograniczenie prądów rozruchowych, co chroni instalację elektryczną i mechanikę maszyny przed przedwczesnym zużyciem.
