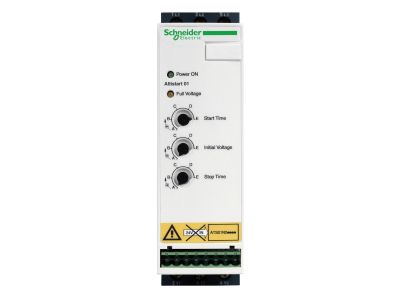

Układ łagodnego rozruchu ATS01 3-fazowe 200/240VAC 50/60Hz 5.5kW 22A IP20 Altistart 01 | ATS01N222LU Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 firmy Schneider Electric (symbol ATS01N222LU) przeznaczony jest do łagodnego rozruchu i zatrzymywania 3-fazowych silników asynchronicznych o mocy do 5,5 kW (7,5 KM) przy napięciu 200–240 V AC 50/60 Hz. Prąd znamionowy 22 A umożliwia pracę z odbiornikami o znacznym obciążeniu bez ryzyka przeciążenia urządzenia. Kompaktowa obudowa o szerokości 45 mm (IP20) pozwala na montaż w standardowych rozdzielnicach na szynie DIN, oszczędzając miejsce.

• Prąd znamionowy 22 A / moc 5,5 kW: zapewnia bezpieczną i stabilną pracę silników w aplikacjach przemysłowych i budynkowych bez ryzyka przegrzania lub przeciążenia.
• Wbudowany bypass: po rozruchu silnik jest zasilany bezpośrednio, co redukuje straty ciepła i hałas oraz zwiększa sprawność całego układu.
• Prosta konfiguracja z 2 ustawieniami: umożliwia szybkie dostosowanie do silnika nawet przez osoby bez zaawansowanego przeszkolenia – wystarczy wybrać czas rozruchu i zatrzymania.
• Szerokość 45 mm (montaż na szynie DIN TH35): jeden z najmniejszych układów łagodnego rozruchu na rynku, idealny do ciasnych rozdzielnic i modernizacji istniejących instalacji.
• Stopień ochrony IP20: odpowiedni do instalacji wewnątrz rozdzielnic i szaf sterowniczych, chroni przed dotykiem i wnikaniem ciał stałych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowane zgodnie z obowiązującymi standardami dla układów łagodnego rozruchu i sterowania silnikami.

Zastosowanie

Układ łagodnego rozruchu Altistart 01 ATS01N222LU został zaprojektowany z myślą o prostych maszynach, gdzie kluczowe jest ograniczenie udarów prądowych i naprężeń mechanicznych. Sprawdzi się w wielu aplikacjach przemysłowych i budynkowych.

• Sterowanie rozruchem przenośników taśmowych i transporterów – płynny start eliminuje szarpnięcia i wydłuża żywotność łożysk oraz pasów.
• Zasilanie pomp i wentylatorów – redukcja uderzeń hydraulicznych i przeciążeń mechanicznych w instalacjach wodnych i HVAC.
• Rozruch sprężarek, drzwi automatycznych i bram – unikanie skoków prądu w sieci oraz hałasu podczas startu.
• Małe dźwigi i podnośniki – łagodne przyspieszanie zwiększa komfort i bezpieczeństwo transportu.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem silnika i warunkami instalacyjnymi. Momenty dokręcania śrub zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdź poprawność podłączenia silnika oraz ustawienia parametrów rozruchu.

FAQ

• Jakie napięcie zasilania może być podawane na układ? Altistart 01 ATS01N222LU przeznaczony jest do sieci 3-fazowej 200–240 V AC 50/60 Hz.
• Czy układ posiada wbudowany bypass? Tak, zintegrowany bypass po zakończeniu rozruchu załącza silnik bezpośrednio, co minimalizuje straty ciepła i hałas.
• Jaki stopień ochrony ma urządzenie? Stopień ochrony obudowy to IP20 – odpowiedni do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
