Układ łagodnego rozruchu ATS01 3-fazowe 200/240VAC 50/60Hz 3kW 12A IP20 Altistart 01 | ATS01N212LU Schneider Electric

Opis i Kluczowe Cechy

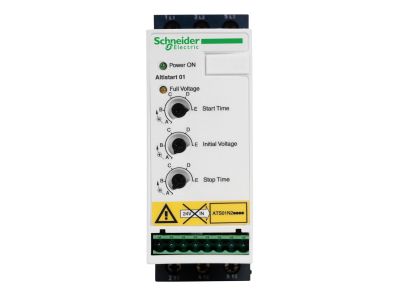

Układ łagodnego rozruchu Altistart 01 firmy Schneider Electric (symbol ATS01N212LU) przeznaczony jest do płynnego rozruchu jednofazowych i trójfazowych silników asynchronicznych. Urządzenie pracuje przy napięciu 200–240 V AC (50/60 Hz) i prądzie znamionowym 12 A, co pozwala na obsługę silników o mocy do 3 kW (3 KM). Dzięki kompaktowej szerokości 45 mm może być montowane w miejscach o ograniczonej przestrzeni, a zintegrowany bypass redukuje hałas i wydzielanie ciepła podczas pracy. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach szaf sterowniczych.

• Kompaktowa szerokość 45 mm: jeden z najmniejszych softstartów na rynku – oszczędność miejsca w rozdzielnicy i łatwa instalacja nawet w ciasnych szafach sterowniczych.
• Zintegrowany bypass: po zakończeniu rozruchu silnik jest zasilany bezpośrednio, co minimalizuje straty ciepła i poziom hałasu oraz zwiększa niezawodność całego układu.
• Prosta konfiguracja z 2 ustawieniami: tylko dwa pokrętła (czas rozruchu i moment początkowy) umożliwiają szybkie dopasowanie do maszyny bez konieczności angażowania wyspecjalizowanego programisty.
• Płynny rozruch bez naprężeń mechanicznych: ogranicza udary prądowe i mechaniczne podczas startu silnika, co przedłuża żywotność napędzanych urządzeń (pomp, przenośników, wentylatorów).
• Prąd znamionowy 12 A i moc 3 kW: parametry dopasowane do małych i średnich silników trójfazowych, zapewniające bezpieczną pracę w standardowych instalacjach przemysłowych.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia standardy obowiązujące w branży automatyki przemysłowej i może być stosowany w instalacjach zgodnych z dyrektywami Unii Europejskiej. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie ATS01N212LU dedykowane jest do płynnego rozruchu prostych maszyn z silnikami asynchronicznymi, gdzie wymagane jest ograniczenie udaru prądowego i mechanicznego. Doskonale sprawdza się w następujących aplikacjach:

• Przenośniki taśmowe i rolkowe – eliminacja szarpnięć podczas startu, ochrona transportowanego materiału i mechaniki napędu.
• Pompy odśrodkowe – redukcja uderzenia hydraulicznego i naprężeń w rurociągu, wydłużenie żywotności uszczelnień.
• Wentylatory i centrale wentylacyjne – stopniowe rozpędzanie wirnika, unikanie przeciążeń silnika i hałasu przy starcie.
• Drzwi i bramy automatyczne, sprężarki oraz małe dźwigi – zapewnienie płynnego ruchu, zmniejszenie zużycia elementów mechanicznych.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu ATS01N212LU może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Moment dokręcania zacisków przewodów oraz dobór przekroju kabli (zgodnie z prądem 12 A i lokalnymi przepisami) należy przeprowadzić według dokumentacji technicznej producenta. Pamiętaj o zachowaniu odpowiednich odstępów wentylacyjnych wokół urządzenia – softstart generuje ciepło w fazie rozruchu, mimo zintegrowanego bypassu.

FAQ

• Jakie napięcie zasilania jest wymagane? Urządzenie pracuje z napięciem trójfazowym 200–240 V AC (50/60 Hz). Napięcie sterowania jest pobierane z obwodu głównego – nie wymaga osobnego zasilania pomocniczego.
• Czy układ łagodnego rozruchu posiada podświetlenie lub sygnalizację LED? Model ATS01N212LU nie posiada wbudowanego podświetlenia ani wskaźników LED. Stan pracy można monitorować za pomocą zewnętrznych przekaźników lub styczników wpiętych w obwód sterowania.
• Jaki jest stopień ochrony (IP) tego softstartu? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych, zamykanych szafach sterowniczych wewnątrz pomieszczeń. Nie nadaje się do użytku w warunkach dużej wilgotności lub zapylenia bez dodatkowej obudowy.
