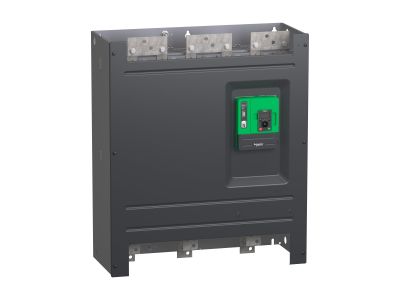

Układ łagodnego rozruchu, Altivar ATS480, 790A IP00, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480C79Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 790A to wysokowydajne urządzenie przeznaczone do płynnego uruchamiania i zatrzymywania silników asynchronicznych zasilanych napięciem 3-fazowym 208...690V AC. Dzięki wbudowanemu algorytmowi sterowania momentem obrotowym (TCS) zapewnia kontrolowane przyspieszenie i hamowanie, minimalizując przeciążenia mechaniczne i elektryczne w układzie napędowym. Zatwierdzone do zastosowań w normalnych i ciężkich warunkach pracy.

• Prąd znamionowy 790A: Obsługuje silniki o mocy 220kW do 710kW w zależności od napięcia zasilania, zapewniając stabilną pracę w wymagających aplikacjach przemysłowych.
• Zakres napięć 208...690V AC: Kompatybilny z różnorodnymi sieciami zasilającymi, co pozwala na elastyczne stosowanie w międzynarodowych instalacjach.
• Sterowanie momentem obrotowym (TCS): Ogranicza udary mechaniczne podczas rozruchu i zatrzymania, wydłużając żywotność silnika i przekładni.
• Dynamiczne hamowanie z zastrzykiem prądu stałego: Skutecznie zatrzymuje aplikacje o dużej bezwładności, zapewniając precyzyjną kontrolę procesu.
• Zmniejszenie prądu roboczego poprzez podłączenie w linii lub wewnątrz trójkąta: Umożliwia optymalizację parametrów układu napędowego w zależności od charakterystyki obciążenia.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń sterujących silnikami. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz EAC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa. Dodatkowo wyposażony jest w certyfikaty morskie DNV, ABS, BV i CCS, co umożliwia stosowanie w instalacjach okrętowych.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 przeznaczony jest do aplikacji przemysłowych wymagających precyzyjnej kontroli momentu obrotowego i minimalizacji udarów podczas rozruchu/hamowania silników asynchronicznych.

• Napędy o dużej mocy w przemyśle ciężkim (np. prasy, dmuchawy, pompy odśrodkowe).
• Systemy transportowe i przenośniki taśmowe o wysokim momencie bezwładności.
• Zastosowania morskie i offshore, gdzie wymagana jest niezawodność i odporność na trudne warunki środowiskowe.
• Procesy produkcyjne wymagające dokładnej kontroli prędkości i momentu obrotowego.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować w suchym, wentylowanym pomieszczeniu lub szafie sterowniczej, z zachowaniem minimalnych odstępów montażowych dla zapewnienia odpowiedniego chłodzenia. Przed podłączeniem należy sprawdzić zgodność parametrów zasilania z wymaganiami technicznymi oraz prawidłowo uziemić układ. W przypadku pracy w trybie wewnątrz trójkąta, należy zastosować wbudowaną procedurę testową przed uruchomieniem. Podczas podłączania kabli należy zachować odpowiednie momenty dokręcenia przewidziane w dokumentacji producenta.

FAQ

• Czy układ można stosować z silnikami o napięciu sterowania 110V? Tak, układ Altivar ATS480 jest wyposażony w układ sterowania napięciem 110V AC/DC, co pozwala na współpracę z różnymi typami układów sterowania.
• Jakie są wymiary fizyczne urządzenia? Wysokość 890mm, szerokość 770mm, głębokość 329mm. Masa całkowita wynosi 115kg. Dokładne wymiary należy zweryfikować w dokumentacji technicznej przed montażem.
• Czy urządzenie posiada wbudowane zabezpieczenie termiczne? Tak, układ wyposażony jest w zabezpieczenia termiczne wbudowane w elektronikę, chroniące przed przegrzaniem oraz przeciążeniem prądowym.
