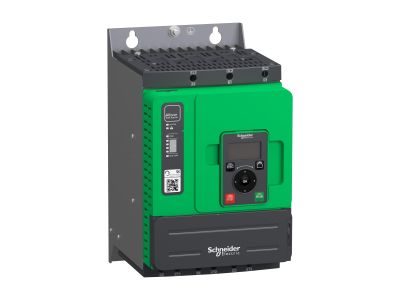

Układ łagodnego rozruchu, Altivar ATS480, 47A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D47Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 47A i stopniu ochrony IP20 to zaawansowane rozwiązanie do sterowania silnikami asynchronicznymi w zakresie napięć zasilania 208-690V AC. Zaprojektowany z myślą o normalnych i ciężkich warunkach pracy, oferuje precyzyjną kontrolę momentu obrotowego (TCS), dynamiczne hamowanie oraz zastrzyk prądu stałego do szybkiego zatrzymania aplikacji o dużej bezwładności. Kompatybilność z systemem EcoStruxure upraszcza integrację w nowoczesnych architekturach automatyki.

• Prąd znamionowy 47A: Zapewnia niezawodne sterowanie silnikami o mocy od 11kW do 37kW w zależności od napięcia sieciowego.
• Stopień ochrony IP20: Bezpieczna instalacja w suchych pomieszczeniach, zabezpieczona przed kontaktem z elementami ruchomymi.
• Cyfrowy algorytm TCS: Kontrola momentu obrotowego pozwala na płynne przyspieszanie i hamowanie, minimalizując obciążenia mechaniczne silnika.
• Dynamiczne hamowanie i zastrzyk prądu stałego: Skuteczne zatrzymanie aplikacji o wysokiej bezwładności, zwiększające wydajność i bezpieczeństwo procesów przemysłowych.
• Cyfrowa integracja EcoStruxure: Uproszczona architektura systemowa, zgodna ze standardami cyberbezpieczeństwa i zrównoważonego rozwoju.

Zgodność z Normami

Układ Altivar ATS480 spełnia wymagania normy IEC/EN60947-4-1 dotyczącej urządzeń do sterowania silnikami niskonapięciowymi. Posiada certyffikaty zgodności CE, cULus, UKCA, CCC, RCM oraz morskie (DNV, ABS, BV, CCS), potwierdzające bezpieczeństwo eksploatacji w różnych warunkach środowiskowych.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 dedykowany jest do aplikacji przemysłowych wymagających precyzyjnego sterowania silnikami asynchronicznymi.

• Napędy maszyn przemysłowych o wysokiej bezwładności (pompy, wentylatory, przenośniki).
• Sterowanie silnikami w systemach automatyki EcoStruxure.
• Zastosowania w ciężkich warunkach pracy, takich jak górnictwo czy przemysł chemiczny.
• Integracja z istniejącymi systemami napędowymi (kompatybilny z ATS48).

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie należy zainstalować w suchym, dobrze wentylowanym miejscu z zachowaniem minimalnych odstępów montażowych. Połączenia elektryczne wykonać zgodnie z schematem dostępnym w dokumentacji technicznej. Przed uruchomieniem należy przeprowadzić procedurę testową wbudowaną w układ, szczególnie przy podłączeniu wewnątrz trójkąta. Podczas eksploatacji monitorować temperaturę obudowy i zapewnić odpowiednią wentylację.

FAQ

• Czy układ Altivar ATS480 posiada wbudowany moduł komunikacyjny? Urządzenie wykorzystuje wspólne terminale wyświetlaczy i moduły komunikacyjne z rodziną Altivar Drives, co umożliwia łatwą integrację z systemami sterowania.
• Jakie są minimalne odstępy montażowe? Dokładne wymiary urządzenia (160x203x275mm) określają wymagania montażowe – zaleca się zachowanie co najmniej 50mm wolnej przestrzeni z każdej strony dla zapewnienia odpowiedniej wentylacji.
• Czy układ jest kompatybilny z poprzednimi wersjami ATS48? Tak, Altivar ATS480 posiada identyczną powierzchnię podstawy, mocowanie i algorytm kontroli momentu obrotowego, co ułatwia modernizację istniejących instalacji.
