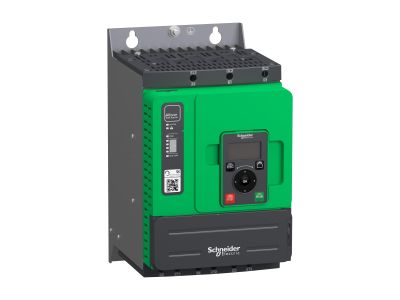

Układ łagodnego rozruchu, Altivar ATS480, 32A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D32Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 32A i stopniu ochrony IP20 to zaawansowane rozwiązanie do płynnego uruchamiania i zatrzymywania silników asynchronicznych zasilanych napięciem z zakresu 208-690V AC. Zaprojektowany z myślą o normalnych i ciężkich warunkach pracy, zapewnia optymalną ochronę układów napędowych poprzez ograniczenie udarów prądowych podczas rozruchu i zatrzymywania. Wbudowany system sterowania momentem obrotowym (TCS) umożliwia precyzyjną regulację przyspieszenia i hamowania, w tym dynamiczne hamowanie z zastrzykiem prądu stałego – kluczowe przy aplikacjach o dużej bezwładności.

• Prąd znamionowy 32A: Kompatybilny z silnikami o mocy do 22kW (w zależności od napięcia zasilania), zapewniając bezpieczny rozruch i minimalizując przeciążenia instalacji.
• Zakres napięć 208-690V AC: Uniwersalność zastosowania – od niskich napięć przemysłowych po wysokie napięcia sieciowe, co pozwala na elastyczne wdrażanie w różnych typach instalacji.
• Sterowanie 110V AC: Kompatybilność z powszechnie stosowanymi systemami sterowania, ułatwiająca integrację z istniejącymi układami automatyki.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części wewnętrznych – odpowiedni do montażu w szafach sterowniczych i rozdzielnicach w suchych środowiskach.
• System TCS (sterowanie momentem obrotowym): Zapewnia płynny rozruch i zatrzymanie, redukując naprężenia mechaniczne w napędzie i wydłużając żywotność silnika.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń do sterowania silnikami. Produkt posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz certyfkaty morskie DNV, ABS, BV i CCS, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Jest klasyfikowany jako produkt Green Premium – zgodny z dyrektywami RoHS i REACH.

Zastosowanie

Altivar ATS480 przeznaczony jest do zastosowań przemysłowych wymagających niezawodnego i bezpiecznego sterowania silnikami asynchronicznymi, gdzie kluczowe jest ograniczenie przeciążeń mechanicznych i elektrycznych podczas rozruchu.

• Napędy przemysłowe – pompy, wentylatory, przenośniki taśmowe i maszyny pakujące.
• Infrastruktura krytyczna – systemy wentylacji w budynkach komercyjnych, centrale klimatyzacyjne.
• Maszyny o dużej bezwładności – wirówki, młyny, dmuchawy – dzięki dynamicznemu hamowaniu i zastrzykowi prądu stałego.
• Zastosowania wymagające precyzyjnego sterowania momentem obrotowym – manipulatory, obrabiarki CNC.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że instalacja jest wolna od napięcia. Urządzenie montować w pozycji pionowej w szafie sterowniczej lub rozdzielnicy z odpowiednią wentylacją. Należy zachować wymagane odstępy montażowe dla zapewnienia swobodnego przepływu powietrza. Połączenia elektryczne wykonywać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na dobór przekrojów przewodów i momentów dokręcania zacisków. Układ powinien być zasilany napięciem sterującym 110V AC.

FAQ

• Czy układ ATS480 można stosować z silnikami o mocy powyżej 22kW? Maksymalna moc silnika zależy od napięcia zasilania. Dla napięcia 400V AC kompatybilne są silniki do 15kW, dla 690V AC – do 22kW. Dokładne dane znajdują się w dokumentacji technicznej.
• Jakie jest napięcie sterowania w ATS480? Układ sterowany jest napięciem 110V AC – standardowym napięciem w przemysłowych systemach automatyki.
• Czy ATS480 posiada funkcję samokalibracji? Tak, wbudowana procedura testowa upraszcza uruchomienie układu, szczególnie przy montażu wewnątrz trójkąta. Pozwala to na szybkie dostrojenie parametrów rozruchu.
