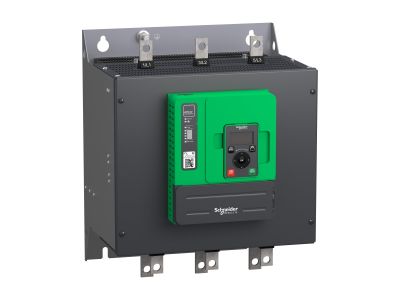

Układ łagodnego rozruchu, Altivar ATS480, 250A IP00 , 3x 208 ... 690V AC, napięcie sterowania 110 .. | ATS480C25Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 250A jest zaawansowanym rozwiązaniem do uruchamiania i zatrzymywania silników asynchronicznych zasilanych napięciem 3x 208 do 690V AC. Zaprojektowany z myślą o wymagających aplikacjach przemysłowych, w których kluczowe znaczenie ma precyzyjne sterowanie momentem obrotowym oraz minimalizacja przeciążeń podczas rozruchu. Układ wyposażony w cyfrowy system sterowania (110V AC) umożliwia płynne przyspieszanie i hamowanie, a także dynamiczne zatrzymanie silnika o wysokiej bezwładności dzięki zastrzykowi prądu stałego. Dostępny w stopniu ochrony IP00, co wymaga montażu w szafie sterowniczej lub osłonie ochronnej.

• Prąd znamionowy 250A: Zapewnia niezawodne zasilanie silników o mocy od 75kW do 250kW w zależności od napięcia sieciowego, dostosowując się do różnych aplikacji przemysłowych.
• Zakres napięć 3x 208-690V AC: Uniwersalność zastosowania – kompatybilny z sieciami o różnym napięciu, od standardowych instalacji po wysokonapięciowe układy przemysłowe.
• Sterowanie 110V AC: Standardowe napięcie sterujące ułatwia integrację z istniejącymi systemami automatyki i rozdzielnicami elektrycznymi.
• Tryb TCM (Układ sterowania momentem obrotowym): Precyzyjne regulowanie momentu obrotowego w trakcie rozruchu i hamowania, co redukuje naprężenia mechaniczne silnika i przedłuża jego żywotność.
• Zastrzyk prądu stałego i dynamiczne hamowanie: Zapewnia skuteczne zatrzymanie silnika o dużej bezwładności, minimalizując ryzyko uszkodzeń i poprawiając bezpieczeństwo procesu.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymogi normy IEC/EN 60947-4-1 dotyczącej układów rozruchowych i sterowania silnikami. Posiada certyfikaty międzynarodowe: CE, cULus, UKCA, CCC, RCM, a także certyfikaty morskie DNV, ABS, BV i CCS. Produkt klasyfikowany jest jako Green Premium – zgodny z dyrektywami RoHS i REACH, co potwierdza jego wysoki standard środowiskowy.

Zastosowanie

Altivar ATS480 jest przeznaczony do zastosowań w procesach przemysłowych, infrastrukturze krytycznej oraz maszynach wymagających niezawodnego i precyzyjnego sterowania silnikami. Dzięki cyfrowym funkcjom sterowania doskonale integruje się z systemami automatyki przemysłowej.

• Napęd pomp, wentylatorów i sprężarek w zakładach przemysłowych – płynne uruchomienie i zatrzymanie minimalizuje uderzenia hydrauliczne i naprężenia mechaniczne.
• Przemysł ciężki i energetyka – obsługa silników o dużej mocy i bezwładności, takich jak napędy walcarek, młynów czy przenośników.
• Systemy transportowe i windy – precyzyjne sterowanie momentem obrotowym zapewnia bezpieczeństwo i wydajność.
• Zastosowania morskie i offshore – certyfikaty morskie potwierdzają odporność na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w odpowiednio wyposażonej szafie sterowniczej lub osłonie ochronnej o stopniu ochrony co najmniej IP54. Układ należy podłączyć zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy powietrzne i przerwy izolacyjne. Przed podłączeniem zasilania należy sprawdzić poprawność montażu i okablowania. Należy zapewnić właściwe chłodzenie, uwzględniając wymiary układu (320x277x380 mm) i masę 18,2 kg. Integrację z systemami automatyki należy przeprowadzić przy użyciu dedykowanych modułów komunikacyjnych, kompatybilnych z rodziną Altivar Drives.

FAQ

• Czy układ można podłączyć w linii czy wewnątrz trójkąta? Tak, układ Altivar ATS480 umożliwia podłączenie zarówno w linii, jak i wewnątrz trójkąta, co pozwala na dostosowanie prądu roboczego do konkretnej aplikacji.
• Czy układ posiada zintegrowany wyłącznik testowy? Tak, wyposażony jest w wbudowaną procedurę testową upraszczającą uruchomienie wewnątrz trójkąta.
• Jakie napięcie sterujące jest wymagane? Układ sterowany jest napięciem 110V AC, co ułatwia integrację z typowymi systemami automatyki.
