Układ łagodnego rozruchu, Altivar ATS480, 22A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D22Y Schneider Electric

Opis i Kluczowe Cechy

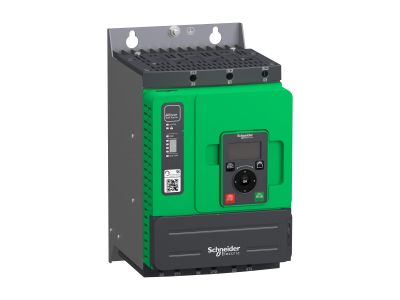

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 22A to zaawansowane urządzenie do sterowania rozruchem i zatrzymywaniem silników asynchronicznych zasilanych napięciem 3-fazowym w zakresie 208...690V AC. Zaprojektowany z myślą o zastosowaniach przemysłowych, w tym w normalnych i ciężkich warunkach pracy, maksymalizuje dostępność aplikacji dzięki zintegrowanemu układowi sterowania momentem obrotowym (TCS). Spełnia wymagania cyberbezpieczeństwa, upraszczając realizację projektów automatyki.

• Zakres napięć zasilania 208...690V AC: Kompatybilny z szerokim spektrum sieci elektroenergetycznych, od niskich do wysokich napięć.
• Prąd znamionowy 22A: Zapewnia rozruch silników o mocy od 5,5 kW do 18,5 kW w zależności od napięcia sieciowego.
• Układ TCS (sterowania momentem obrotowym): Precyzyjne regulowanie momentu obrotowego podczas rozruchu i hamowania, chroniąc mechanizmy przed przeciążeniami.
• Dynamiczne hamowanie i zastrzyk prądu stałego: Skuteczne zatrzymywanie aplikacji o dużej bezwładności, zwiększające bezpieczeństwo procesów przemysłowych.
• Stopień ochrony IP20: Zapewnia izolację przed dotykiem części niebezpiecznych, odpowiedni do montażu w szafach sterowniczych.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń do sterowania silnikami. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM i EAC, a także certyfikaty morskie DNV, ABS, BV i CCS, potwierdzające jego międzynarodową zgodność i bezpieczeństwo stosowania.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 dedykowany jest do zastosowań przemysłowych wymagających niezawodnego sterowania silnikami asynchronicznymi w trudnych warunkach pracy.

• Napędy maszyn przemysłowych o dużej bezwładności (np. młyny, wentylatory, pompy).
• Sterowanie silnikami w systemach automatyki przemysłowej i infrastrukturze krytycznej.
• Zastosowania w energetyce, wodociągach i oczyszczalniach ścieków.
• Integracja z systemami EcoStruxure do cyfryzacji i optymalizacji procesów produkcyjnych.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że wszystkie obwody są bez napięcia. Urządzenie montować w szafach sterowniczych zapewniających stopień ochrony IP20. Podczas podłączania należy stosować się do schematów dostępnych w dokumentacji technicznej, zwracając szczególną uwagę na dobór przekrojów przewodów i momentów dokręcania połączeń elektrycznych. Wbudowana procedura testowa upraszcza uruchomienie układu.

FAQ

• Czy układ ATS480 można stosować w aplikacjach zasilanych napięciem 230V? Tak, zakres napięć zasilania 208...690V AC obejmuje również standardowe napięcie 230V w układach trójfazowych.
• Jakie są wymiary i masa urządzenia? Wymiary układu to 160 mm (szerokość) x 203 mm (głębokość) x 275 mm (wysokość), masa wynosi 4,9 kg. Dane te są istotne przy planowaniu montażu w szafach sterowniczych.
• Czy układ posiada zintegrowany interfejs komunikacyjny? Tak, układ jest kompatybilny z modułami komunikacyjnymi Altivar Drives, co umożliwia integrację z systemami automatyki przemysłowej.
