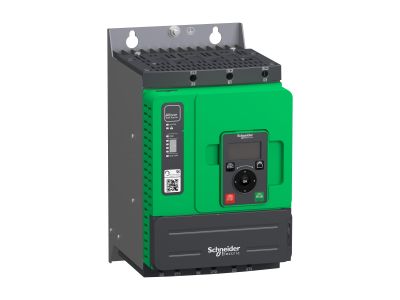

Układ łagodnego rozruchu, Altivar ATS480, 17A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D17Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 17A i stopniu ochrony IP20 to zaawansowane urządzenie do płynnego uruchamiania i zatrzymywania silników asynchronicznych zasilanych napięciem 208–690V AC. Zaprojektowany z myślą o ciężkich warunkach przemysłowych, zapewnia optymalną kontrolę momentu obrotowego, redukując przeciążenia mechaniczne i elektryczne podczas rozruchu. Obudowa o wymiarach 160x275x203 mm i wadze 4,9 kg umożliwia montaż w szafach sterowniczych. Napięcie sterowania 110V ułatwia integrację z szerokim zakresem systemów automatyki.

• Regulowane sterowanie momentem (TCS): Kontrola przyspieszania i zwalniania silnika, wydłużająca żywotność maszyny i redukująca zużycie energii.
• Dynamiczne hamowanie i zastrzyk DC: Skuteczne zatrzymywanie aplikacji o dużej bezwładności bez uszkodzeń mechanicznych.
• Zmniejszenie prądu roboczego: Możliwość podłączenia w linii lub wewnątrz trójkąta, co optymalizuje pobór mocy w zależności od charakterystyki instalacji.
• Zintegrowana procedura testowa: Upraszcza uruchomienie układu w konfiguracji wewnątrz trójkąta, skracając czas montażu.
• Wymiary i waga: Kompaktowa konstrukcja (160x275x203 mm, 4,9 kg) umożliwiająca łatwy montaż w standardowych szafach sterowniczych.

Zgodność z Normami

Układ Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń sterujących silnikami. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM i EAC, a także certyfikaty morskie DNV, ABS, BV i CCS. Produkt klasy Green Premium, zgodny z dyrektywami RoHS i REACH, co potwierdza jego neutralność dla środowiska.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 przeznaczony jest do zastosowań przemysłowych wymagających niezawodnego i efektywnego sterowania silnikami asynchronicznymi o mocy 4–15 kW w zależności od napięcia zasilania.

• Napędy pomp, wentylatorów i sprężarek w instalacjach przemysłowych – redukcja udarów prądowych i mechanicznych.
• Maszyny pakujące i przetwórcze w przemyśle spożywczym lub farmaceutycznym – precyzyjna kontrola prędkości i momentu.
• Transportery taśmowe i podajniki w liniach produkcyjnych – płynny rozruch i zatrzymanie dla minimalizacji zużycia energii.
• Zastosowania morskie i offshore – odporność na trudne warunki środowiskowe potwierdzona certyfikatami morskimi.
• Systemy automatyki przemysłowej zintegrowane z platformą EcoStruxure – uproszczenie projektowania i uruchomienia.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Układ należy zamontować w pozycji pionowej, z zachowaniem minimalnych odstępów wentylacyjnych dla zapewnienia odpowiedniego chłodzenia. Podłączenie zasilania i silnika należy wykonać zgodnie z schematem znajdującym się w instrukcji obsługi. W przypadku pracy w konfiguracji wewnątrz trójkąta należy przeprowadzić procedurę testową z użyciem wbudowanej funkcji diagnostycznej. Po montażu zaleca się przeprowadzenie testu działania układu w warunkach obciążenia.

FAQ

• Czy układ ATS480 może być stosowany z silnikami o mocy powyżej 15 kW? Maksymalna moc silnika zależna jest od napięcia zasilania. Dla napięcia 208V zakres wynosi 4–15 kW, natomiast dla 690V może sięgać wyższych wartości – sprawdź dokumentację techniczną producenta.
• Jakie napięcie sterowania jest wymagane do pracy układu? Układ Altivar ATS480 wymaga napięcia sterowania 110V AC – zapewnia to kompatybilność z większością systemów automatyki przemysłowej.
• Czy układ posiada wbudowane zabezpieczenia przed przeciążeniem? Tak, układ wyposażony jest w zaawansowane algorytmy ochrony, które monitorują parametry pracy silnika i reagują na przeciążenia, zwarcia lub asymetrię napięcia.
