Układ łagodnego rozruchu, Altivar ATS480, 1200A IP00, 3x 208 ... 690V AC, napięcie sterowania 110 .. | ATS480M12Y Schneider Electric

Opis i Kluczowe Cechy

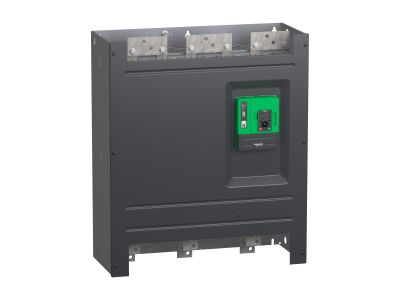

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 1200A i stopniu ochrony IP00 to zaawansowane rozwiązanie do płynnego uruchamiania i zatrzymywania silników asynchronicznych zasilanych napięciem 3x 208-690V AC. Urządzenie przeznaczone jest do pracy w normalnych i ciężkich warunkach przemysłowych, zapewniając optymalną ochronę silnika i sieci zasilającej. Wbudowany układ sterowania momentem obrotowym (TCS) oraz funkcje hamowania dynamicznego i zastrzyku prądu stałego gwarantują precyzyjną kontrolę procesu rozruchu i zatrzymania aplikacji o dużej bezwładności.

• Prąd znamionowy 1200A: Zapewnia zasilanie silników o mocy od 355kW do 900kW w zależności od napięcia sieciowego, spełniając wymagania wysokowydajnych aplikacji przemysłowych.
• Układ sterowania momentem obrotowym (TCS): Umożliwia precyzyjne sterowanie momentem podczas rozruchu i hamowania, minimalizując przeciążenia mechaniczne i elektryczne.
• Hamowanie dynamiczne i zastrzyk prądu stałego: Skuteczne zatrzymanie aplikacji o dużym momencie bezwładności, zwiększające wydajność i bezpieczeństwo procesu.
• Zakres napięć 3x 208-690V AC: Uniwersalność zastosowania – kompatybilny z różnymi standardami sieci zasilających w branży przemysłowej.
• Napięcie sterowania 110V AC/DC: Uproszczona integracja z systemami automatyki i sterowania, elastyczność w projektowaniu instalacji.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń do rozruchu i zatrzymywania silników. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz EAC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt został zaprojektowany zgodnie z zasadami ekoprojektu (Green Premium), spełniając wymagania dyrektyw RoHS i REACH.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 przeznaczony jest do zastosowań przemysłowych wymagających niezawodnego i efektywnego sterowania rozruchem silników asynchronicznych. Dzięki szerokiemu zakresowi napięć zasilających i wysokiemu prądowi znamionowemu, sprawdza się w różnych gałęziach przemysłu.

• Napędy pomp, wentylatorów i sprężarek w instalacjach przemysłowych i energetycznych.
• Maszyny o dużej bezwładności w branży górniczej, chemicznej oraz hutniczej.
• Systemy transportowe i przenośniki taśmowe wymagające płynnego rozruchu i zatrzymania.
• Zastosowania w energetyce, w tym w elektrowniach i zakładach przetwórstwa materiałów.
• Integracja z systemami automatyki przemysłowej, w tym w architekturze EcoStruxure Schneider Electric.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu Altivar ATS480 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami producenta. Urządzenie należy instalować w suchym, dobrze wentylowanym pomieszczeniu, z dala od źródeł ciepła i zapylenia. Przed podłączeniem należy upewnić się, że napięcie sieciowe jest zgodne z zakresem znamionowym ATS480. Podłączenie przewodów zasilających i sterujących powinno być wykonane zgodnie z oznaczeniami na urządzeniu, z zachowaniem odpowiednich momentów dokręcania. Po montażu przeprowadzić procedurę testową, aby zweryfikować poprawność działania układu sterowania momentem obrotowym (TCS) i funkcji hamowania.

FAQ

• Jaki jest zakres mocy silników obsługiwanych przez ATS480? Urządzenie obsługuje silniki o mocy od 355kW do 900kW w zależności od napięcia sieciowego (208-690V AC). Dokładna moc zależy od parametrów sieci zasilającej.
• Czy ATS480 posiada funkcję hamowania dynamicznego? Tak – wbudowana funkcja hamowania dynamicznego oraz zastrzyk prądu stałego zapewniają skuteczne zatrzymanie aplikacji o dużej bezwładności.
• Czy urządzenie jest kompatybilne z systemami automatyki przemysłowej? Tak – układ łagodnego rozruchu Altivar ATS480 został zaprojektowany do integracji z systemami EcoStruxure Schneider Electric oraz innymi platformami automatyki, upraszczając proces projektowy.
