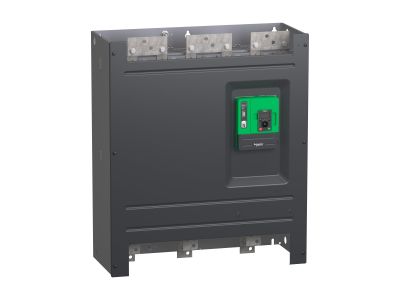

Układ łagodnego rozruchu, Altivar ATS480, 1000A IP00, 3x 208 ... 690V AC, napięcie sterowania 110 .. | ATS480M10Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 1000A w obudowie IP00 to zaawansowane urządzenie do sterowania silnikami asynchronicznymi w zakresie napięć 208-690V AC. Zapewnia płynne rozruchy i zatrzymania, minimalizując udary mechaniczne i obciążenie elektryczne sieci. Zaprojektowany z myślą o cyfryzacji i cyberbezpieczeństwie, upraszcza realizację projektów przemysłowych i maksymalizuje dostępność aplikacji.

• Prąd znamionowy 1000A: Dostarcza moc od 250kW do 900kW w zależności od napięcia sieciowego, obsługując silniki o dużej mocy w ciężkich warunkach pracy.
• Napięcie zasilania 208-690V AC: Szeroki zakres napięciowy umożliwia zastosowanie w różnych sieciach przemysłowych na świecie.
• Napięcie sterowania 110V AC: Uproszczone sterowanie w standardowych instalacjach przemysłowych.
• Układ sterowania momentem obrotowym (TCS): Zapewnia precyzyjne przyspieszanie i zwalnianie, redukując naprężenia mechaniczne w układzie napędowym.
• Dynamiczne hamowanie i zastrzyk prądu stałego: Skuteczne zatrzymanie aplikacji o dużej bezwładności z minimalnym zużyciem energii.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 oraz posiada certyfikaty CE, cULus, UKCA, CCC, RCM i EAC. Został zaprojektowany zgodnie z restrykcyjnymi standardami cyberbezpieczeństwa i ekologii (Green Premium), zgodny z RoHS i REACH.

Zastosowanie

Altivar ATS480 to rozwiązanie dedykowane dla procesów przemysłowych, infrastruktury krytycznej i maszyn o dużym obciążeniu bezwładnościowym, gdzie niezawodność i efektywność energetyczna są kluczowe.

• Sterowanie silnikami o mocy 250-900kW w ciężkich warunkach przemysłowych (pompy, wentylatory, kompresory).
• Zastosowania wymagające płynnego rozruchu i zatrzymania w systemach automatyki, w tym w układach cyfrowych EcoStruxure.
• Integracja z systemami zarządzania energią w zakładach przemysłowych.
• Zastosowania morskie i offshore dzięki certyfikatom morskim DNV, ABS, BV i CCS.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w suchym i dobrze wentylowanym pomieszczeniu. Urządzenie należy instalować w pozycji pionowej zgodnie z zaleceniami producenta. Przed podłączeniem należy upewnić się, że napięcie zasilania i sterowania odpowiadają parametrom pracy. Podłączenie należy wykonać zgodnie z dokumentacją techniczną, z zachowaniem odpowiednich momentów dokręcania przewodów. Ze względu na wysokie prądy robocze, należy zapewnić odpowiednie chłodzenie i wentylację. W przypadku montażu w szafach sterowniczych zaleca się stosowanie dodatkowych dławików liniowych i zestawów zgodnych z dokumentacją produktu.

FAQ

• Czy układ ATS480 można podłączyć w linii lub wewnątrz trójkąta? Tak, urządzenie umożliwia podłączenie zarówno w układzie liniowym, jak i wewnątrz trójkąta, co pozwala na zmniejszenie prądu roboczego w zależności od konfiguracji sieci.
• Jakie certyfikaty posiada układ? Produkt posiada certyfikaty CE, cULus, UKCA, CCC, RCM, EAC oraz certyfikaty morskie DNV, ABS, BV i CCS, potwierdzające jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.
• Czy układ jest kompatybilny z innymi urządzeniami Altivar? Tak, ATS480 jest kompatybilny z Altivar ATS48, posiadając taką samą powierzchnię podstawy, mocowanie, algorytm kontroli momentu obrotowego, I/O i menu, co ułatwia integrację w istniejących systemach.
