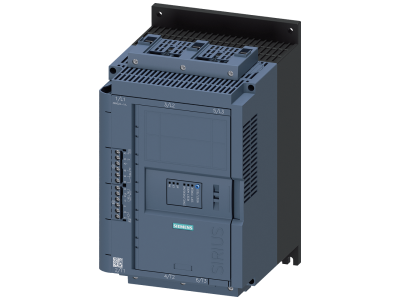

Układ łagodnego rozruchu 3RW52 480V 47A 110-250V, zaciski śrubowe, wyjście analogowe | 3RW5224-1AC14 Siemens

Alternatywny kod produktu: 3RW52241AC14

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Siemens serii 3RW52 o symbolu 3RW5224-1AC14 przeznaczony do płynnego rozruchu i zatrzymywania silników asynchronicznych. Urządzenie oferuje prąd znamionowy 47 A przy napięciu zasilania 480 V oraz napięcie sterowania w zakresie 110–250 V. Wyposażone w zaciski śrubowe oraz wyjście analogowe, zapewnia niezawodną pracę i łatwą integrację z systemami automatyki.

• Prąd znamionowy 47 A: umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu, eliminując ryzyko przeciążenia i przegrzania styków.
• Napięcie zasilania 480 V: dedykowane do sieci trójfazowych 480 V, zapewnia kompatybilność z najczęściej spotykanymi instalacjami przemysłowymi.
• Szeroki zakres napięcia sterowania 110–250 V: uniwersalne zasilanie obwodu sterowniczego ułatwia podłączenie do różnych sieci pomocniczych bez dodatkowych przetwornic.
• Wyjście analogowe: umożliwia przesyłanie sygnałów do sterowników PLC lub systemów nadzoru, co wspiera diagnostykę i optymalizację procesów.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, odporne na wibracje i zmiany temperatury.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, posiada certyfikat CE. Produkt zgodny z ogólnymi standardami DIN dla aparatury sterowniczej i zabezpieczeniowej.

Zastosowanie

Układ łagodnego rozruchu Siemens 3RW5224-1AC14 stosowany jest wszędzie tam, gdzie wymagane jest płynne rozpędzanie i hamowanie silników – minimalizuje udary prądowe i mechaniczne. Znajduje zastosowanie w:

• Sterowaniu silnikami pomp, wentylatorów i sprężarek – ogranicza skoki ciśnienia i wydłuża żywotność układów hydraulicznych.
• Napędach przenośników taśmowych i podajników – zapobiega szarpaniu ładunku i nadmiernemu obciążeniu mechanicznemu.
• Automatyce budynkowej – w sterowaniu agregatami chłodniczymi, klimatyzatorami i windami.
• Liniach produkcyjnych i maszynach przemysłowych – zapewnia stabilny rozruch przy zmiennym obciążeniu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i sterowania. Urządzenie standardowo montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego 47 A, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Przed uruchomieniem zaleca się sprawdzenie poprawności połączeń i ustawień parametrów softstartu.

FAQ

• Jakie jest napięcie sterowania układu? Napięcie sterowania wynosi 110–250 V (prąd przemienny lub stały – szczegółowe dopuszczalne wartości w dokumentacji producenta).
• Czy wyjście analogowe jest konfigurowalne? Urządzenie jest wyposażone w wyjście analogowe, które może być wykorzystane do przesyłania sygnałów (np. prądowych lub napięciowych) – konfiguracja odbywa się zgodnie z instrukcją serwisową.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury instalowanej w rozdzielnicach elektrycznych przyjęty jest stopień ochrony IP20. Produkt nie posiada deklarowanego wyższego IP – montaż w suchym, czystym pomieszczeniu.
