Uchwyt, uniwersalny, potrójny, tworzywo sztuczne/metal, 1NO, 1NO, przyłącze śrubowe | 3SU1550-1AA10-1NA0 Siemens

Alternatywny kod produktu: 3SU15501AA101NA0

Opis i Kluczowe Cechy

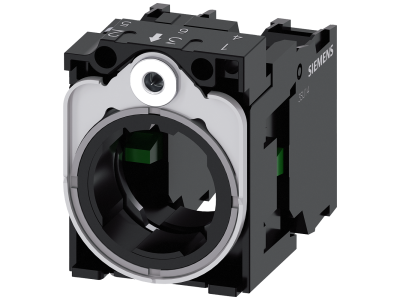

Uchwyt SIRIUS ACT 3SU1550-1AA10-1NA0 to uniwersalny, potrójny element montażowy wykonany z tworzywa sztucznego i metalu, wyposażony w dwa styki 1NO z przyłączem śrubowym. Przeznaczony do mocowania modułowych wyzwalaczy i sygnalizatorów, umożliwia szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych.

• Potrójny uchwyt: Pozwala na jednoczesne zamocowanie trzech modułów w jednym otworze montażowym, oszczędzając miejsce i skracając czas instalacji.

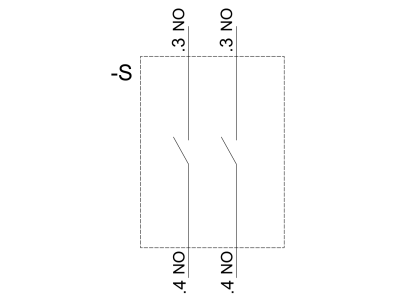

• Dwa styki 1NO: Umożliwiają realizację dwóch niezależnych obwodów sterowania lub sygnalizacji bez konieczności stosowania dodatkowych elementów.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, odporne na wibracje i obciążenia mechaniczne.
• Wykonanie z tworzywa sztucznego i metalu: Łączy wytrzymałość mechaniczną z odpornością na czynniki środowiskowe, co gwarantuje długą żywotność w warunkach przemysłowych.
• Innowacyjna koncepcja montażu: Możliwość montażu jedną ręką bez użycia specjalnych narzędzi, dzięki zintegrowanemu zabezpieczeniu przed przekręceniem.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Wszystkie urządzenia z rodziny SIRIUS ACT przechodzą rygorystyczne testy jakości i bezpieczeństwa, co potwierdza ich niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Uchwyt 3SU1550-1AA10-1NA0 jest przeznaczony do montażu modułów sterowniczych i sygnalizacyjnych w różnych układach automatyki. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami – jako element mocujący przyciski, przełączniki i wyłączniki w panelach operatorskich.
• Impulsy do styczników, przekaźników lub PLC – uchwyt umożliwia instalację modułów stykowych realizujących sygnały sterujące.
• Sygnalizacja – montaż modułów świetlnych i akustycznych w systemach ostrzegawczych i informacyjnych.
• Automatyka budynkowa – stosowany w rozdzielnicach i szafach sterowniczych do kontroli oświetlenia, rolet czy systemów HVAC.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Uchwyt mocuje się na szynie TH35 (DIN) lub w otworze montażowym zgodnie z dokumentacją producenta. Momenty dokręcania oraz przekroje przewodów należy dobrać do prądu obciążenia i zaleceń karty katalogowej. Po zamontowaniu wszystkich modułów sprawdź poprawność połączeń i zabezpieczenie przed przekręceniem.

FAQ

• Czy uchwyt jest podświetlany? Uchwyt 3SU1550-1AA10-1NA0 nie posiada podświetlenia – służy wyłącznie do mechanicznego mocowania modułów. Podświetlane lampki sygnalizacyjne są dostępne jako osobne moduły w rodzinie SIRIUS ACT.
• Jaki stopień ochrony ma ten uchwyt? Producent nie podaje jednoznacznego stopnia ochrony dla samego uchwytu – decydujący jest stopień ochrony całej obudowy lub szafy sterowniczej, w której jest montowany. Urządzenia SIRIUS ACT są odporne na kurz, oleje i agresywne substancje, co potwierdza ich wszechstronność w przemyśle.
• Jakie są tryby pracy styków w tym modelu? Uchwyt wyposażony jest w dwa styki normalnie otwarte (1NO). Oznacza to, że styk jest rozwarty w stanie spoczynku i zwierany po aktywacji modułu. Tryb pracy zależy od zastosowanego wyzwalacza lub sygnalizatora zamocowanego w uchwycie.
