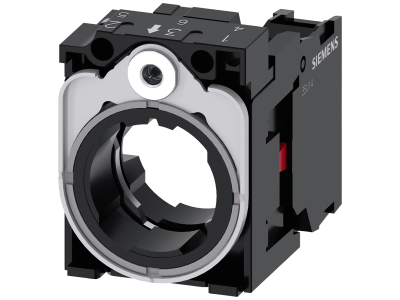

uchwyt, uniwersalny, potrójny, tworzywo sztuczne/metal, 1NC, przyłącze śrubowe | 3SU1550-1AA10-1CA0 Siemens

Alternatywny kod produktu: 3SU15501AA101CA0

Opis i Kluczowe Cechy

Uchwyt uniwersalny potrójny Siemens SIRIUS ACT (symbol 3SU1550-1AA10-1CA0) służy do mocowania modułowych wyzwalaczy oraz sygnalizatorów w jednym, kompaktowym zestawie. Wykonany z tworzywa sztucznego i metalu, wyposażony w styk pomocniczy 1NC oraz przyłącze śrubowe. Konstrukcja została zaprojektowana z myślą o szybkim i bezpiecznym montażu – bez potrzeby stosowania specjalistycznych narzędzi.

• Uchwyt potrójny: Umożliwia jednoczesne zamocowanie trzech modułów funkcyjnych, co oszczędza miejsce w szafie sterowniczej i przyspiesza instalację.
• Styk pomocniczy 1NC: Zapewnia sygnalizację stanu lub blokadę obwodów sterowniczych, podnosząc bezpieczeństwo i funkcjonalność układu.
• Przyłącze śrubowe: Gwarantuje pewne i trwałe połączenie przewodów – odporność na wibracje i łatwy serwis w warunkach przemysłowych.
• Materiał tworzywo sztuczne/metal: Łączy wytrzymałość mechaniczną z lekkością i odpornością na środowisko przemysłowe (kurz, oleje, agresywne zasady).
• Łatwy montaż bez narzędzi: Innowacyjna koncepcja łączenia umożliwia montaż jedną ręką – oszczędność czasu i redukcja błędów instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE (na podstawie deklaracji producenta). Seria SIRIUS ACT charakteryzuje się dopuszczeniami produktowymi na całym świecie, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Uchwyt 3SU1550-1AA10-1CA0 znajduje zastosowanie w przemysłowej automatyce sterowniczej oraz sygnalizacyjnej, szczególnie tam, gdzie wymagana jest modułowość i kompaktowa zabudowa.

• Montaż modułowych wyzwalaczy i sygnalizatorów w rozdzielnicach i szafach sterowniczych.
• Budowa przycisków sterowniczych, przełączników obrotowych oraz zestawów sygnalizacyjnych w maszynach i urządzeniach.
• Realizacja obwodów blokad i sygnalizacji pozycji w automatyce budynkowej i przemysłowej.
• Konfiguracja systemów sterowania z wykorzystaniem styków pomocniczych (NC) do zadań bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Uchwyt przeznaczony jest do montażu na szynie TH35/DIN zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z zaleceniami w karcie katalogowej, biorąc pod uwagę maksymalny prąd obciążenia styków.

FAQ

• Czy uchwyt posiada podświetlenie? Uchwyt 3SU1550-1AA10-1CA0 jest elementem mocującym i nie zawiera modułów sygnalizacyjnych ani podświetlenia. Podświetlenie można zrealizować poprzez odpowiednie moduły sterownicze serii SIRIUS ACT.
• Jaki jest stopień ochrony IP tego uchwytu? W danych producenta nie podano konkretnego stopnia ochrony dla samego uchwytu. Seria SIRIUS ACT charakteryzuje się jednak wysoką odpornością na kurz, oleje, agresywne zasady oraz możliwością czyszczenia myjkami wysokociśnieniowymi – zaleca się sprawdzenie dokumentacji technicznej dla finalnej konfiguracji.

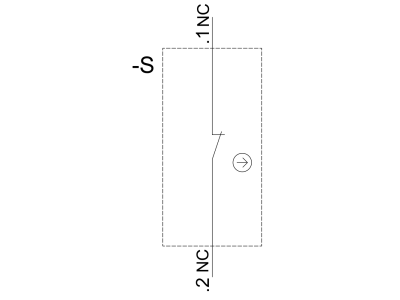

• Jaki jest tryb pracy styku w uchwycie? Uchwyt wyposażony jest w styk pomocniczy normalnie zamknięty (1NC) z przyłączem śrubowym. Styk ten może być wykorzystywany do sygnalizacji pozycji, blokad obwodów lub jako element pętli bezpieczeństwa.
