Uchwyt, uniwersalny, potrójny, tworzywo sztuczne/metal, 1NC, 1NC, przyłącze śrubowe | 3SU1550-1AA10-1PA0 Siemens

Alternatywny kod produktu: 3SU15501AA101PA0

Opis i Kluczowe Cechy

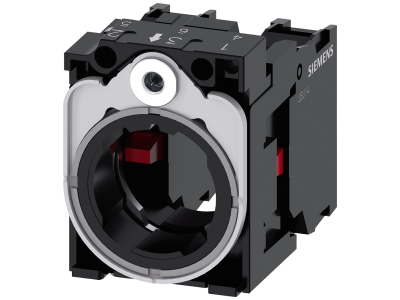

Uchwyt uniwersalny potrójny SIRUS ACT (symbol 3SU1550-1AA10-1PA0) wykonany z tworzywa sztucznego i metalu, przeznaczony do mocowania modułowych wyzwalaczy i sygnalizatorów. Wyposażony w dwa styki normalnie zamknięte (1NC+1NC) z przyłączem śrubowym, co zapewnia niezawodną sygnalizację stanów awaryjnych lub bezpieczeństwa. Konstrukcja umożliwia łatwy montaż jedną ręką bez specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania otworów z rowkami.

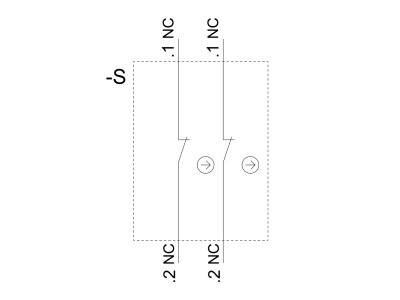

• 2 styki NC (1NC+1NC): Dwa niezależne obwody normalnie zamknięte umożliwiają redundancję w obwodach bezpieczeństwa lub sygnalizacji awarii.
• Przyłącze śrubowe: Solidne i pewne połączenie przewodów, odporne na wibracje, typowe dla aplikacji przemysłowych.
• Uchwyt potrójny: Umożliwia zamocowanie trzech modułów wyzwalaczy lub sygnalizatorów w jednej obudowie, oszczędzając miejsce w rozdzielnicy.
• Materiał: tworzywo sztuczne/metal: Połączenie wytrzymałości metalu i lekkości tworzywa, odporne na kurz, oleje i agresywne substancje.
• Łatwy montaż bez narzędzi: Innowacyjna koncepcja łączenia umożliwia instalację jedną ręką, skracając czas montażu.

Zgodność z Normami

Produkt należy do serii SIRUS ACT, która posiada dopuszczenia produktowe na całym świecie. Spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE.

Zastosowanie

Uchwyt potrójny SIRIUS ACT stosuje się w systemach sterowania i sygnalizacji do montażu modułowych wyzwalaczy oraz sygnalizatorów w rozdzielnicach i szafach sterowniczych.

• Montaż wyzwalaczy termicznych lub elektromagnetycznych w układach zabezpieczenia silników.
• Instalacja modułów sygnalizacyjnych (lampki, sygnalizatory dźwiękowe) w panelach operatorskich.
• Tworzenie redundantnych obwodów bezpieczeństwa z wykorzystaniem dwóch styków NC.
• Zastosowanie w automatyce budynkowej i przemysłowej, gdzie wymagana jest odporność na trudne warunki.

Wskazówki Montażowe

Montaż uchwytu oraz podłączanie styków powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Uchwyt przeznaczony jest do montażu na szynie TH35 (DIN) lub w obudowie. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia styków. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie.

FAQ

• Czy uchwyt posiada podświetlenie LED? Nie, uchwyt jest elementem mechanicznym do mocowania modułów. Podświetlenie mogą mieć moduły sygnalizatorów montowane w uchwycie.
• Jaki jest stopień ochrony IP? W danych producenta nie podano konkretnej wartości dla tego uchwytu. Seria SIRUS ACT ogólnie charakteryzuje się wysoką odpornością na kurz i wilgoć, ale szczegóły należy sprawdzić w karcie katalogowej konkretnego modułu.
• Czy styki NC są normalnie zamknięte w stanie spoczynku? Tak, styki oznaczone jako 1NC są normalnie zamknięte, co oznacza, że w stanie nieaktywnym obwód jest zamknięty. Rozwierają się po zadziałaniu wyzwalacza lub przyciśnięciu przycisku (w zależności od konfiguracji).
