Uchwyt U-1 słupa ŻN z odsadzeniem L200 M10 fi 25-50 mm | U50(1)ŻN-ZO ALPAR

Opis i Kluczowe Cechy

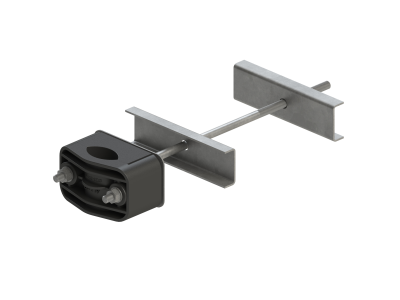

Uchwyt U-1 słupa ŻN z odsadzeniem L200 to profesjonalne rozwiązanie konstrukcyjne marki ALPAR, zaprojektowane z myślą o wymagających instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się hybrydową budową, łączącą wysokiej jakości poliamid zabarwiony na czarno z elementami ze stali S235. Zastosowany poliamid jest w pełni odporny na destrukcyjne działanie promieniowania UV oraz zmienne warunki atmosferyczne, co gwarantuje wieloletnią eksploatację bez ryzyka degradacji materiału. Elementy stalowe zostały poddane procesowi cynkowania ogniowego, co zapewnia najwyższy stopień ochrony antykorozyjnej, kluczowy w środowisku zewnętrznym.

• Odsadzenie L200: Dystans wynoszący 200 mm pozwala na bezpieczne prowadzenie kabli i rur z zachowaniem odpowiedniej odległości od konstrukcji słupa.
• Zakres mocowania: Uchwyt dedykowany jest do rur i kabli o średnicach zewnętrznych w przedziale od 25 mm do 50 mm.
• Wytrzymałość mechaniczna: Zastosowane materiały wykazują bardzo dużą odporność na obciążenia mechaniczne oraz skrajne temperatury pracy.
• Śruba M10: Solidne mocowanie oparte na gwincie M10 zapewnia stabilność instalacji nawet przy dużym naporze wiatru.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu liniowego. Stal S235 wykorzystana do produkcji komponentów metalowych spełnia wymagania normy PN-EN 10025, a proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co przekłada się na trwałość powłoki cynkowej i odporność na korozję w klasach korozyjności C3 i C4. Poliamidowe elementy izolacyjne są testowane pod kątem starzenia klimatycznego, co potwierdza ich przydatność do stosowania w napowietrznych sieciach elektroenergetycznych.

Zastosowanie

Uchwyt typu U-1 znajduje szerokie zastosowanie w budowie i modernizacji linii napowietrznych opartych na słupach żelbetowych typu ŻN. Jest niezastąpiony przy mocowaniu kabli energetycznych, rur osłonowych oraz wiązek przewodów. Specyficzna konstrukcja z odsadzeniem (L200) jest dedykowana do miejsc, gdzie wymagana jest obsługa konserwacyjna słupów z wykorzystaniem słupołazów. Dzięki odsadzeniu, monter ma zapewnioną odpowiednią przestrzeń roboczą, co znacząco podnosi bezpieczeństwo pracy na wysokości. W przypadku instalacji, gdzie serwis odbywa się wyłącznie z podnośników koszowych (zwyżek), uchwyt ten stanowi solidną alternatywę dla standardowych mocowań bez dystansu.

Wskazówki Montażowe

Podczas montażu uchwytu U-1 na słupie ŻN należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór średnicy: Przed montażem należy upewnić się, że średnica mocowanego kabla lub rury mieści się w zakresie 25-50 mm, aby zapewnić optymalną siłę trzymania.
• Moment dokręcania: Śruby M10 należy dokręcać z odpowiednim momentem, aby uniknąć odkształcenia poliamidowej obejmy, jednocześnie gwarantując brak luzów w konstrukcji.
• Pozycjonowanie: Odsadzenie L200 powinno być skierowane w stronę umożliwiającą swobodne poruszanie się montera w słupołazach.
• Kontrola okresowa: Zaleca się sprawdzanie stanu powłoki cynkowej oraz stabilności mocowania podczas rutynowych przeglądów sieci.

FAQ

1. Czy uchwyt jest odporny na mróz?
Tak, zastosowany poliamid oraz stal ocynkowana ogniowo zachowują swoje właściwości mechaniczne w szerokim zakresie temperatur, w tym podczas silnych mrozów typowych dla polskiego klimatu.

2. Dlaczego warto wybrać wersję z odsadzeniem L200?
Wersja z odsadzeniem jest kluczowa dla bezpieczeństwa BHP w przypadku słupów, na które pracownicy wchodzą przy użyciu słupołazów. Dystans 200 mm zapobiega kolizji stopy montera z instalacją kablową.

3. Czy poliamid nie skruszeje pod wpływem słońca?
Nie, materiał jest wzbogacony o stabilizatory UV, które chronią strukturę polimeru przed fotodegradacją, co jest standardem w profesjonalnym osprzęcie marki ALPAR.
