Uchwyt U-1 słupa wirowanego potrójny fi 25-50 mm | U50(3)W ALPAR

Opis i Kluczowe Cechy

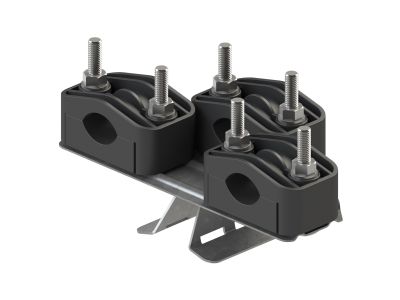

Uchwyt U-1 (U50(3)W) marki ALPAR to profesjonalne rozwiązanie konstrukcyjne zaprojektowane do bezpiecznego i trwałego mocowania trzech kabli o średnicach zewnętrznych mieszczących się w przedziale od 25 mm do 50 mm. Produkt został stworzony z myślą o eksploatacji w wymagających warunkach zewnętrznych, co potwierdza zastosowanie wysokiej jakości materiałów. Korpus uchwytu wykonany jest z poliamidu zabarwionego na kolor czarny, który charakteryzuje się wysoką odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne, co zapobiega degradacji materiału pod wpływem słońca i mrozu.

• Konstrukcja potrójna: Umożliwia równoległe prowadzenie trzech kabli, co optymalizuje przestrzeń na słupie i redukuje koszty osprzętu.
• Wysoka wytrzymałość mechaniczna: Elementy metalowe wykonane ze stali S235 poddanej procesowi cynkowania ogniowego gwarantują wieloletnią ochronę przed korozją.
• Uniwersalność: Przeznaczony do montażu na słupach okrągłych (wirowanych) przy użyciu taśmy stalowej nierdzewnej.
• Bezpieczeństwo kabla: Poliamidowe łoża uchwytu chronią powłokę zewnętrzną kabla przed uszkodzeniami mechanicznymi i przetarciami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroenergetycznego dla linii napowietrznych. Zastosowana stal gatunku S235 oraz proces cynkowania ogniowego są zgodne z normami antykorozyjnymi, co zapewnia długowieczność instalacji w środowiskach o różnej klasie korozyjności. Poliamid użyty do produkcji spełnia wymagania w zakresie odporności na starzenie pod wpływem czynników klimatycznych.

Zastosowanie

Uchwyt U50(3)W znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych oraz telekomunikacyjnych. Jest idealnym rozwiązaniem dla:

• Mocowania kabli energetycznych typu nN i SN na słupach wirowanych.
• Prowadzenia pionowych zejść kablowych ze słupów do kanalizacji kablowej.
• Instalacji systemów monitoringu i oświetlenia, gdzie wymagane jest uporządkowane prowadzenie kilku przewodów jednocześnie.
• Zastosowań przemysłowych wymagających stabilnego montażu kabli o średnicy do 50 mm na konstrukcjach okrągłych.

Wskazówki Montażowe

Montaż uchwytu U-1 powinien być przeprowadzany przez wykwalifikowany personel przy zachowaniu zasad BHP. Kluczowe kroki instalacji obejmują:

• Dobór odpowiedniej taśmy stalowej nierdzewnej o szerokości dopasowanej do szczelin montażowych uchwytu.
• Oczyszczenie powierzchni słupa w miejscu montażu w celu zapewnienia stabilnego przylegania.
• Napięcie taśmy stalowej za pomocą dedykowanej napinarki, dbając o odpowiedni moment naciągu, który unieruchomi uchwyt bez deformacji słupa.
• Ułożenie kabli w gniazdach uchwytu i ich zabezpieczenie, zapewniając brak nadmiernych naprężeń osiowych.

FAQ

Czy uchwyt można montować na słupach o innym przekroju niż okrągły?
Konstrukcja uchwytu U-1 jest zoptymalizowana pod słupy wirowane (okrągłe), jednak przy użyciu odpowiedniej taśmy stalowej możliwy jest montaż na innych profilach, o ile zapewniona zostanie stabilność przylegania podstawy.

Jaka jest odporność temperaturowa poliamidu użytego w uchwycie?
Zastosowany poliamid jest przystosowany do pracy w szerokim zakresie temperatur typowych dla polskiego klimatu (od -30°C do +80°C), zachowując swoje właściwości mechaniczne i izolacyjne.

Czy zestaw zawiera taśmę stalową?
Nie, uchwyt sprzedawany jest jako samodzielny element. Taśmę stalową nierdzewną oraz klamry należy dokupić oddzielnie, dopasowując ich długość do obwodu słupa.
