Uchwyt słupa wirowego z hakiem M20 Fi-200-240mm S502 | S502 ALPAR

Opis i Kluczowe Cechy

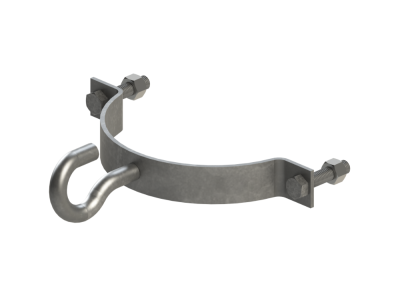

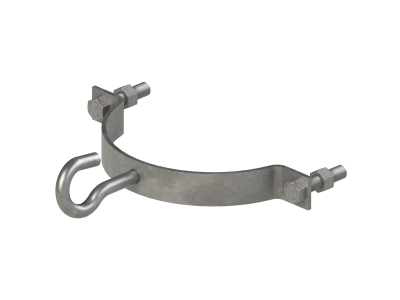

Uchwyt słupa wirowego z hakiem M20 o oznaczeniu S502, wyprodukowany przez renomowaną firmę ALPAR, to profesjonalne rozwiązanie konstrukcyjne dedykowane dla elektroenergetyki napowietrznej. Produkt został zaprojektowany z myślą o stabilnym i bezpiecznym montażu osprzętu na słupach wirowanych, które nie posiadają fabrycznie wykonanych otworów technologicznych. Kluczowym elementem konstrukcji jest solidny hak z gwintem M20, który zapewnia wysoką wytrzymałość mechaniczną na siły zrywające i obciążenia statyczne generowane przez naciąg przewodów.

• Zakres średnic: Uchwyt jest regulowany i przystosowany do słupów o średnicy wierzchołkowej od 200 mm do 240 mm, co zapewnia uniwersalność zastosowania.
• Solidny gwint M20: Zastosowanie śruby o średnicy 20 mm gwarantuje odporność na odkształcenia nawet przy dużych rozpiętościach przęseł.
• Ochrona antykorozyjna: Elementy stalowe są poddawane procesowi cynkowania ogniowego, co drastycznie wydłuża żywotność produktu w agresywnym środowisku zewnętrznym.
• Bezpieczeństwo struktury: Montaż obejmowy eliminuje konieczność wiercenia w betonie, co zapobiega naruszeniu zbrojenia słupa i chroni go przed korozją wewnętrzną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane osprzętowi do napowietrznych linii elektroenergetycznych. Został zaprojektowany zgodnie z normami dotyczącymi wytrzymałości mechanicznej elementów stalowych oraz standardami cynkowania zanurzeniowego, co potwierdza jego przydatność do stosowania w sieciach zawodowych operatorów systemów dystrybucyjnych (OSD). Materiały użyte do produkcji są odporne na starzenie pod wpływem promieniowania UV oraz zmienne warunki atmosferyczne.

Zastosowanie

Głównym przeznaczeniem uchwytu S502 jest tworzenie punktów podparcia dla samonośnych przewodów izolowanych typu AsXSn. Jest on niezastąpiony w sytuacjach, gdzie konfiguracja sieci wymaga montażu:

• Uchwytów odciągowych: Do kotwienia przewodów na końcach linii lub w punktach o dużym kącie załomu.
• Uchwytów przelotowych: Do podtrzymywania przewodów na słupach pośrednich w linii prostej.
• Modernizacji istniejących linii: Gdzie zachodzi potrzeba dołożenia nowych obwodów na słupach wirowanych starego typu bez otworów.

Wskazówki Montażowe

Podczas instalacji uchwytu na słupie wirowym należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Uchwyt należy umieścić na wysokości zgodnej z projektem technicznym, upewniając się, że obejma przylega ściśle do obwodu słupa w zakresie 200-240 mm.
• Moment dokręcania: Śruby mocujące należy dokręcać równomiernie, stosując odpowiedni moment obrotowy, aby zapewnić stabilność uchwytu bez ryzyka zmiażdżenia struktury betonu.
• Kontrola haka: Przed zawieszeniem uchwytu odciągowego należy sprawdzić poprawność osadzenia haka M20 i dokręcenie nakrętek kontrujących.
• BHP: Prace montażowe powinny być wykonywane przez wykwalifikowany personel przy użyciu atestowanego sprzętu do prac na wysokości.

FAQ

1. Czy uchwyt S502 można stosować na słupach żelbetowych typu ŻN?
Uchwyt jest dedykowany do słupów o przekroju okrągłym (wirowanych). W przypadku słupów prostokątnych typu ŻN należy zastosować dedykowane obejmy o innym profilu geometrycznym.

2. Czy hak M20 jest wymienny?
Konstrukcja uchwytu S502 stanowi zintegrowany system montażowy, co zapewnia maksymalną sztywność i bezpieczeństwo. Wszelkie modyfikacje powinny być konsultowane z dokumentacją techniczną producenta ALPAR.

3. Jaką odporność na korozję posiada ten produkt?
Dzięki zastosowaniu cynkowania ogniowego, uchwyt wykazuje wysoką odporność na korozję atmosferyczną, co pozwala na jego eksploatację przez kilkadziesiąt lat w typowych warunkach środowiskowych.
