Uchwyt przelotowy uniwersalny 4x16-70 Z224 | Z224 ALPAR

Opis i Kluczowe Cechy

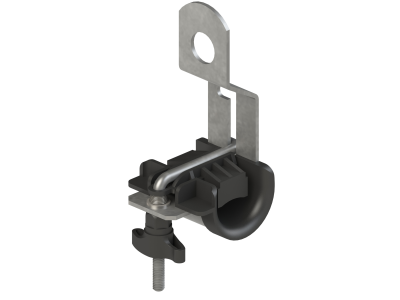

Uchwyt przelotowy uniwersalny Z224 marki ALPAR to profesjonalne rozwiązanie przeznaczone do stabilnego i bezpiecznego podwieszania izolowanych przewodów napowietrznych typu AsXS(n). Konstrukcja uchwytu opiera się na precyzyjnie profilowanej blasze stalowej, która gwarantuje wysoką wytrzymałość mechaniczną, niezbędną do przenoszenia obciążeń w szerokim zakresie przekrojów od 2x25 mm² do 4x70 mm². Kluczowym elementem bezpieczeństwa jest zastosowana nakrętka zrywalna, która eliminuje ryzyko uszkodzenia izolacji przewodu poprzez wymuszenie optymalnego momentu dokręcenia śruby dociskowej M8.

• Trwałość materiałowa: Korpus stalowy został zabezpieczony antykorozyjnie poprzez cynkowanie ogniowe, co zapewnia wieloletnią eksploatację w trudnych warunkach zewnętrznych.
• Odporność UV: Wkładka z tworzywa sztucznego jest w pełni odporna na promieniowanie ultrafioletowe oraz zmienne wpływy atmosferyczne, co zapobiega kruszeniu i degradacji materiału.
• Śruba dociskowa M8: Wykonana w wysokiej klasie wytrzymałości, gwarantuje pewny docisk wiązki przewodów wewnątrz uchwytu.
• Uniwersalność: Szeroki zakres obsługiwanych przekrojów (16-70 mm²) pozwala na optymalizację stanów magazynowych i zastosowanie jednego typu uchwytu w wielu projektach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do napowietrznych linii elektroenergetycznych niskiego napięcia. Zastosowane materiały, w tym stal ocynkowana ogniowo oraz tworzywa stabilizowane UV, spełniają wymagania w zakresie odporności na korozję i starzenie środowiskowe, co jest kluczowe dla zachowania ciągłości dostaw energii w infrastrukturze przesyłowej.

Zastosowanie

Uchwyt Z224 znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych sieci napowietrznych. Jest dedykowany do:

• Przelotowego zawieszania izolowanych przewodów samonośnych typu AsXS(n) na standardowych śrubach hakowych.
• Montażu na trasach linii, gdzie kąt załomu mieści się w przedziale od 180° do 150°.
• Zastosowań w sektorze energetyki zawodowej oraz przyłączach budynków przemysłowych i mieszkalnych.

Wskazówki Montażowe

Dla zapewnienia maksymalnej trwałości instalacji, podczas montażu należy przestrzegać następujących zasad:

• Uchwyt należy zawiesić na uprzednio zamontowanej śrubie hakowej o odpowiedniej nośności.
• Przewody AsXS(n) powinny być ułożone wewnątrz wkładki z tworzywa sztucznego w sposób uporządkowany, bez krzyżowania żył wewnątrz zacisku.
• Dokręcanie należy prowadzić do momentu zerwania łba nakrętki zrywalnej, co jest sygnałem uzyskania prawidłowej siły docisku.
• Należy regularnie kontrolować stan techniczny zawieszenia podczas okresowych przeglądów linii, zwracając uwagę na integralność wkładki izolacyjnej.

FAQ

Czy uchwyt Z224 może być stosowany do przewodów o przekroju 4x16 mm²?
Tak, konstrukcja uchwytu oraz parametry techniczne pozwalają na bezpieczne mocowanie przewodów w zakresie od 16 mm² do 70 mm², co czyni go rozwiązaniem uniwersalnym dla większości standardowych linii napowietrznych.

Jaką rolę pełni nakrętka zrywalna?
Nakrętka zrywalna pełni funkcję bezpiecznika mechanicznego. Gwarantuje ona, że monter dokręci śrubę z siłą przewidzianą przez producenta, co zapobiega zarówno zbyt słabemu zamocowaniu, jak i zmiażdżeniu izolacji przewodu.

Czy produkt jest odporny na warunki morskie?
Dzięki zastosowaniu cynkowania ogniowego oraz tworzyw odpornych na UV, uchwyt wykazuje wysoką odporność na korozję atmosferyczną, jednak w strefach o ekstremalnym zasoleniu zaleca się dodatkową weryfikację projektową.
