Uchwyt przelotowy 2-4x(25-120mm2), 4x(16-120mm2), SO270 (25szt.) | SO270 Ensto

Opis i Kluczowe Cechy

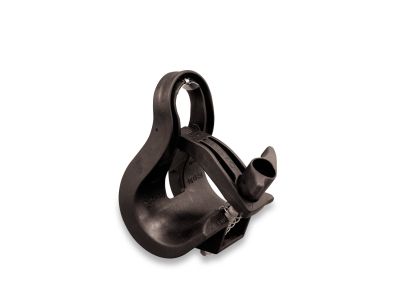

Uchwyt przelotowy SO270 marki ENSTO to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnego podwieszania wiązkowych przewodów izolowanych (AsXSn) na słupach linii elektroenergetycznych niskiego napięcia. Produkt charakteryzuje się wyjątkowo lekką konstrukcją, co znacząco ułatwia pracę monterom na wysokościach. Kluczowym atutem uchwytu jest obsługa szerokiego zakresu przekrojów: od 2x25 mm² do 4x120 mm², co czyni go uniwersalnym elementem osprzętu liniowego. Korpus wykonany z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV oraz zmienne warunki atmosferyczne gwarantuje długowieczność instalacji. Specjalnie zaprojektowane miejsce zawieszenia na haku zostało wzmocnione i zabezpieczone przed wycieraniem mechanicznym, co eliminuje ryzyko uszkodzenia uchwytu podczas wieloletniej eksploatacji pod wpływem drgań eolskich.

• Szeroki zakres przekrojów: Obsługuje wiązki od 2-4x(25-120 mm²) oraz 4x(16-120 mm²).
• Montaż beznarzędziowy: Innowacyjna konstrukcja pozwala na instalację przewodu bez użycia kluczy, co skraca czas prac montażowych.
• Trwałość materiałowa: Wykorzystanie polimerów odpornych na korozję i starzenie środowiskowe.
• Ochrona mechaniczna: Zintegrowane zabezpieczenie punktu styku z hakiem słupowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do linii napowietrznych niskiego napięcia. Spełnia wymagania w zakresie wytrzymałości mechanicznej oraz odporności na czynniki środowiskowe, co jest potwierdzone standardami jakościowymi producenta ENSTO. Zastosowane materiały izolacyjne zapewniają bezpieczeństwo użytkowania w systemach elektroenergetycznych nn, minimalizując ryzyko przebić lub uszkodzeń izolacji przewodu roboczego.

Zastosowanie

Uchwyt SO270 znajduje zastosowanie przede wszystkim w budowie i modernizacji napowietrznych linii elektroenergetycznych z przewodami izolowanymi. Jest idealnym rozwiązaniem dla:

• Odcinków prostych linii napowietrznych nn.
• Miejsc, w których występuje niewielkie załamanie trasy linii w zakresie od 150° do 165° (zależnie od przekroju zastosowanego przewodu).
• Instalacji wymagających szybkiego tempa prac przy zachowaniu najwyższych standardów bezpieczeństwa.
• Systemów zawieszeń na hakach słupowych różnego typu dzięki uniwersalnemu profilowi ucha.

Wskazówki Montażowe

Proces instalacji uchwytu SO270 jest intuicyjny i nie wymaga specjalistycznego oprzyrządowania. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Dobór kąta: Należy upewnić się, że kąt załomu linii mieści się w dopuszczalnym zakresie (powyżej 150°), aby uniknąć nadmiernych naprężeń bocznych.
• Ułożenie wiązki: Przewód izolowany powinien być równomiernie ułożony w korycie uchwytu, aby zapewnić optymalny rozkład sił.
• Weryfikacja haka: Przed zawieszeniem należy sprawdzić stan techniczny haka słupowego pod kątem ostrych krawędzi, mimo że uchwyt posiada ochronę przed wycieraniem.
• Brak narzędzi: Blokada przewodu w uchwycie następuje poprzez mechanizm zatrzaskowy/dociskowy zintegrowany z obudową.

FAQ

• Czy uchwyt SO270 wymaga okresowej konserwacji? Nie, dzięki zastosowaniu tworzyw sztucznych odpornych na korozję, uchwyt jest bezobsługowy przez cały okres eksploatacji.
• Jaka jest maksymalna liczba żył, które można zamontować w uchwycie? Uchwyt jest przystosowany do wiązek 4-żyłowych o przekroju do 120 mm² każda.
• Czy produkt jest sprzedawany na sztuki? Standardowe opakowanie zbiorcze zawiera 25 sztuk, co ułatwia logistykę na dużych inwestycjach liniowych.
• Czy można go stosować na narożnikach linii? Tak, ale tylko przy niewielkich załomach trasy (do 150°). Przy większych kątach należy zastosować uchwyty narożne lub odciągowe.
