Uchwyt przelotowy 2-4x(16-120mm2), SO130.02 | SO130.02 Ensto

Opis i Kluczowe Cechy

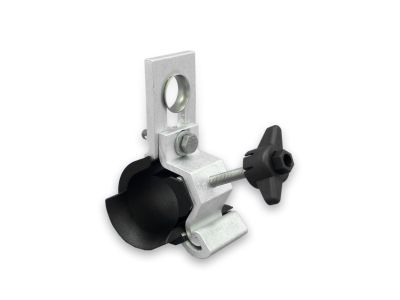

Uchwyt przelotowy SO130.02 marki ENSTO to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnego zawieszania wiązkowych przewodów izolowanych (AsXSn) na hakach słupów w elektroenergetycznych liniach napowietrznych niskiego napięcia. Produkt charakteryzuje się zintegrowaną budową, co w praktyce eliminuje konieczność stosowania dodatkowych akcesoriów montażowych, znacząco przyspieszając prace instalacyjne w terenie. Korpus uchwytu został wykonany z wysokiej jakości stopu aluminium o podwyższonej odporności na korozję, co gwarantuje długowieczność eksploatacji nawet w agresywnym środowisku przemysłowym czy nadmorskim.

• Szeroki zakres przekrojów: Obsługuje wiązki od 2 do 4 żył o przekroju znamionowym od 16 mm² do 120 mm².
• Wytrzymałość materiałowa: Elementy z tworzywa sztucznego są w pełni odporne na promieniowanie UV oraz zmienne czynniki atmosferyczne.
• Ergonomia montażu: Śruba dociskowa wyposażona w nakrętkę motylkową umożliwia pewne dokręcenie bez użycia specjalistycznych kluczy dynamometrycznych w początkowej fazie montażu.
• Uniwersalność kątowa: Możliwość stosowania na odcinkach prostych oraz załomach linii, co redukuje liczbę indeksów materiałowych w magazynie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do napowietrznych linii elektroenergetycznych. Zastosowane materiały, takie jak odporny na korozję stop aluminium oraz tworzywa stabilizowane przeciw promieniowaniu UV, spełniają wymagania techniczne stawiane elementom nośnym pracującym pod stałym obciążeniem mechanicznym. Konstrukcja uchwytu zapewnia bezpieczeństwo eksploatacji i minimalizuje ryzyko uszkodzenia izolacji przewodów podczas wieloletniej pracy.

Zastosowanie

Uchwyt SO130.02 znajduje szerokie zastosowanie w budowie i modernizacji sieci napowietrznych niskiego napięcia. Jest idealnym rozwiązaniem dla:

• Linii magistralnych: Gdzie wymagane jest pewne prowadzenie przewodów o dużych przekrojach (do 120 mm²) na odcinkach prostych lub z załomem do 150°.
• Odgałęzień i przyłączy: Przy zastosowaniu przewodów o mniejszych przekrojach (16-50 mm²), uchwyt pozwala na realizację załomów linii o kącie do 120°.
• Modernizacji istniejących sieci: Dzięki kompatybilności z typowymi hakami słupowymi stosowanymi w polskiej energetyce.

Wskazówki Montażowe

Podczas instalacji uchwytu SO130.02 należy zwrócić uwagę na prawidłowe ułożenie wiązki przewodów w korytku uchwytu, aby uniknąć nadmiernego punktowego nacisku na izolację. Montaż odbywa się poprzez zawieszenie uchwytu na haku słupowym, a następnie umieszczenie przewodu wewnątrz korpusu. Dokręcanie odbywa się za pomocą zintegrowanej nakrętki motylkowej, która zapewnia odpowiednią siłę trzymania. W przypadku pracy na załomach linii, należy upewnić się, że kąt załomu nie przekracza wartości granicznych określonych przez producenta (150° dla dużych przekrojów i 120° dla mniejszych), co zapobiega degradacji mechanicznej osprzętu.

FAQ

• Czy do montażu uchwytu potrzebuję dodatkowych śrub lub podkładek? Nie, uchwyt SO130.02 posiada zintegrowaną konstrukcję, co oznacza, że wszystkie elementy niezbędne do zaciśnięcia przewodu są częścią produktu.
• Czy uchwyt jest odporny na trudne warunki pogodowe? Tak, korpus ze stopu aluminium oraz elementy plastikowe odporne na UV są zaprojektowane do pracy w skrajnych temperaturach i przy dużym nasłonecznieniu.
• Jaki jest maksymalny przekrój przewodu, który można zamontować? Uchwyt obsługuje wiązki przewodów o przekroju do 120 mm² w układzie 4-żyłowym.
