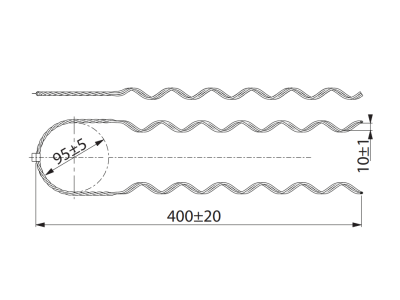

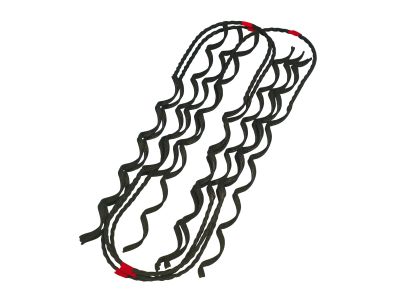

Uchwyt oplotowo-skrętny PAS 35-50mm2, SO115.5085 (6szt.) | SO115.5085 Ensto

Opis i Kluczowe Cechy

Uchwyt oplotowo-skrętny typu PAS o oznaczeniu SO115.5085, wyprodukowany przez renomowaną firmę ENSTO, to specjalistyczne rozwiązanie przeznaczone do profesjonalnych systemów elektroenergetycznych. Produkt został zaprojektowany z myślą o pewnym i trwałym mocowaniu przewodów w systemach linii napowietrznych w osłonie izolacyjnej (PAS). Obsługuje on szeroki zakres przekrojów znamionowych od 35 mm² do 50 mm², co pozwala na elastyczne dopasowanie do specyfiki danej instalacji. Konstrukcja oplotowa gwarantuje równomierny rozkład sił nacisku na izolację przewodu, co minimalizuje ryzyko uszkodzeń mechanicznych oraz eliminuje zjawisko pełzania materiału pod wpływem zmiennych warunków atmosferycznych.

• Zakres przekrojów: Przekrój znamionowy wynoszący od 35 mm² do 50 mm² pozwala na stabilne przesyłanie energii w liniach średniego napięcia.
• Wysoka odporność: Wykonanie z materiałów odpornych na promieniowanie UV oraz korozję zapewnia długowieczność eksploatacji w trudnych warunkach zewnętrznych.
• Precyzyjne dopasowanie: Konstrukcja zoptymalizowana pod kątem współpracy z izolatorami stojącymi, co eliminuje luzy w punkcie mocowania.
• Zestaw: Opakowanie zawiera 6 sztuk uchwytów, co ułatwia logistykę na placu budowy.

Zgodność z Normami

Produkt spełnia rygorystyczne normy branżowe dotyczące osprzętu do linii napowietrznych. Został przetestowany pod kątem wytrzymałości mechanicznej oraz odporności na wyładowania niezupełne. Zastosowanie uchwytu SO115.5085 zgodnie z wytycznymi producenta ENSTO gwarantuje zachowanie parametrów izolacyjnych całego układu, co jest kluczowe dla bezpieczeństwa sieci elektroenergetycznych średniego napięcia.

Zastosowanie

Uchwyt oplotowo-skrętny znajduje zastosowanie przede wszystkim w budowie i modernizacji napowietrznych linii elektroenergetycznych z przewodami w osłonie (system PAS). Jest on dedykowany do mocowania przewodów bezpośrednio do główki lub z boku główki izolatorów stojących. Idealnie współpracuje z popularnymi modelami izolatorów, takimi jak SDI 30 oraz SDI 37. Dzięki swojej uniwersalności, jest podstawowym elementem wyposażenia ekip monterskich pracujących przy infrastrukturze energetycznej zawodowej oraz przemysłowej.

Wskazówki Montażowe

Podczas montażu uchwytu SO115.5085 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie przewodu: Przed montażem należy upewnić się, że osłona przewodu PAS jest czysta i wolna od uszkodzeń mechanicznych w miejscu styku z uchwytem.
• Pozycjonowanie: Uchwyt należy układać na główce izolatora (np. SDI 30) w taki sposób, aby ramiona oplotu symetrycznie obejmowały przewód.
• Technika oplotu: Ramiona uchwytu należy owijać wokół przewodu zgodnie z kierunkiem skrętu, dbając o to, aby zwoje ściśle przylegały do powierzchni izolacji, co zapewnia optymalną siłę trzymania.
• Narzędzia: Montaż oplotów ENSTO zazwyczaj nie wymaga użycia specjalistycznych narzędzi hydraulicznych, co znacząco przyspiesza prace na wysokości.

FAQ

• Czy uchwyt SO115.5085 można stosować z przewodami gołymi? Nie, ten model jest dedykowany do systemów PAS (przewodów w osłonie). Do przewodów gołych należy stosować dedykowane uchwyty oplotowe bez warstwy ochronnej dopasowanej do izolacji.
• Z jakimi izolatorami współpracuje ten uchwyt? Uchwyt jest w pełni kompatybilny z izolatorami stojącymi typu SDI 30 oraz SDI 37, umożliwiając montaż zarówno wierzchołkowy, jak i boczny.
• Ile sztuk znajduje się w jednym opakowaniu? Produkt dostarczany jest w opakowaniach zbiorczych zawierających 6 sztuk uchwytów.
• Jaki jest zakres przekrojów dla tego modelu? Model SO115.5085 obsługuje przewody o przekroju znamionowym od 35 mm² do 50 mm².
