Uchwyt odciągowy AFL 25-95mm2 , Al 25-120mm2, SO85 | SO85 Ensto

Opis i Kluczowe Cechy

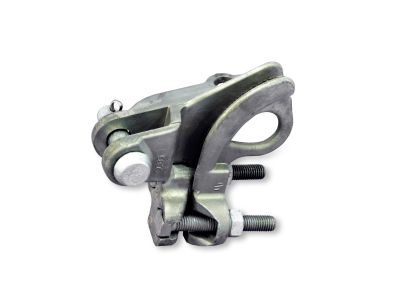

Uchwyt odciągowy SO85 marki ENSTO to profesjonalne rozwiązanie przeznaczone do pewnego i trwałego mocowania przewodów gołych oraz przewodów w osłonie izolacyjnej typu PAS (systemy linii napowietrznych o ograniczonej szerokości pasów wycinki). Konstrukcja uchwytu została zoptymalizowana pod kątem pracy w trudnych warunkach atmosferycznych. Korpus wykonany z wysokiej jakości stopu aluminium odpornego na korozję gwarantuje długowieczność instalacji bez ryzyka degradacji materiałowej. Elementy dociskowe oparte są na stalowych śrubach ocynkowanych metodą ogniową, co zapewnia najwyższą odporność na utlenianie i czynniki zewnętrzne.

• Szeroki zakres przekrojów: Obsługuje przewody AFL w zakresie od 25 mm² do 95 mm² oraz przewody aluminiowe Al od 25 mm² do 120 mm².
• Wysoka wytrzymałość mechaniczna: Gwarantowana wytrzymałość na zerwanie wynosi aż 35 kN, co pozwala na stosowanie uchwytu w sekcjach odciągowych o dużych naprężeniach.
• Solidne mocowanie: Zastosowanie śruby M16 pozwala na uzyskanie odpowiedniej siły docisku, niezbędnej do stabilnego utrzymania przewodu w szczękach uchwytu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do napowietrznych linii elektroenergetycznych. Wykorzystanie stopu aluminium odpornego na korozję oraz cynkowania ogniowego elementów stalowych jest zgodne ze standardami branżowymi w zakresie ochrony antykorozyjnej, co przekłada się na bezpieczeństwo eksploatacji sieci przez dziesięciolecia. Uchwyt spełnia wymagania techniczne stawiane osprzętowi do systemów PAS oraz linii z przewodami gołymi.

Zastosowanie

Uchwyt odciągowy SO85 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych niskiego i średniego napięcia. Jest dedykowany do:

• Realizacji sekcji odciągowych na słupach krańcowych i narożnych.
• Mocowania przewodów gołych typu AFL oraz Al w trudnym terenie.
• Systemów linii niepełnoizolowanych PAS (wymagane odizolowanie przewodu w miejscu styku z uchwytem).
• Instalacji wymagających wysokiej odporności na obciążenia mechaniczne i środowiskowe.

Wskazówki Montażowe

Podczas montażu uchwytu SO85 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie przewodu: W przypadku stosowania przewodów w osłonie PAS, niezbędne jest całkowite usunięcie izolacji na odcinku styku przewodu ze szczękami uchwytu, aby zapewnić bezpośredni kontakt metaliczny.
• Moment dokręcania: Śruby M16 powinny być dokręcane z odpowiednią siłą, zgodnie z instrukcją producenta, aby zapewnić deklarowaną wytrzymałość 35 kN bez uszkodzenia struktury przewodu.
• Pozycjonowanie: Należy upewnić się, że przewód jest ułożony osiowo w rynnie uchwytu przed ostatecznym zablokowaniem śrub.
• Konserwacja: Dzięki zastosowaniu materiałów odpornych na korozję, uchwyt nie wymaga dodatkowych zabiegów konserwacyjnych po poprawnym zainstalowaniu.

FAQ

Czy uchwyt SO85 może być stosowany na przewodach izolowanych bez zdejmowania izolacji?
Nie, w przypadku przewodów typu PAS konieczne jest odizolowanie przewodu w miejscu montażu uchwytu, aby zapewnić poprawną współpracę mechaniczną i elektryczną.

Jaki jest maksymalny przekrój przewodu aluminiowego, który można zamontować?
Uchwyt pozwala na montaż przewodów aluminiowych (Al) o przekroju znamionowym do 120 mm².

Z czego wykonane są śruby montażowe?
Śruby wykonane są ze stali i zostały poddane procesowi cynkowania na gorąco, co zapewnia im wyjątkową odporność na korozję w warunkach zewnętrznych.
