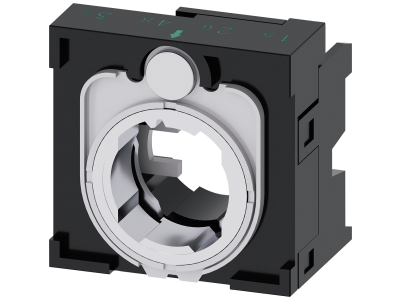

Uchwyt montażowy do pulpitu dla 4 bloków Fi22 Plastik, SIRIUS ACT | 3SU1500-0BA10-0AA0 Siemens

Alternatywny kod produktu: 3SU15000BA100AA0

Opis i Kluczowe Cechy

Uchwyt montażowy Siemens SIRIUS ACT o symbolu 3SU1500-0BA10-0AA0 przeznaczony jest do mocowania do pulpitu maksymalnie 4 bloków o średnicy 22 mm (Fi22). Wykonany z wysokogatunkowego tworzywa sztucznego, zapewnia trwałość i estetyczny wygląd w nowoczesnych liniach wzorniczych serii SIRIUS ACT. Koncepcja łączenia umożliwia szybki montaż bez użycia narzędzi, co skraca czas instalacji i redukuje koszty.

• Mocowanie do 4 bloków Fi22: Umożliwia kompaktowe grupowanie przycisków, przełączników, sygnalizatorów i innych elementów sterowniczych w jednym otworze pulpitu, porządkując panel operatorski.
• Montaż bez narzędzi: Innowacyjny system łączenia pozwala na osadzenie uchwytu jedną ręką – nie są wymagane żadne specjalne narzędzia ani dodatkowe elementy mocujące.
• 100% zabezpieczenie przed przekręceniem: Zintegrowana konstrukcja zapobiega obracaniu się uchwytu w otworze pulpitu nawet bez rowków, co gwarantuje stabilne i bezpieczne osadzenie bloków.
• Kompatybilność z serią SIRIUS ACT: Uchwyt współpracuje z wszystkimi modułowymi wyzwalaczami i sygnalizatorami Fi22, a w przypadku przełączników obrotowych z 4 ustawieniami umożliwia montaż poczwórny.
• Trwałe tworzywo sztuczne: Odporne na oleje, zasady i wilgoć – uchwyt zachowuje właściwości mechaniczne w trudnych warunkach przemysłowych, nie wymagając częstej wymiany.

Zgodność z Normami

Uchwyt montażowy SIRIUS ACT został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry oraz wykonanie odpowiadają wymogom stawianym komponentom w rozdzielnicach i pulpitach sterowniczych. W przypadku zastosowania w systemach bezpieczeństwa należy uwzględnić specyfikację całego układu.

Zastosowanie

Uchwyt 3SU1500-0BA10-0AA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ergonomiczne i bezpieczne umieszczenie grupy elementów sterowniczych w pulpicie operatorskim. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie i sygnalizacja w pulpitach maszyn – grupowanie przycisków START/STOP, lampek sygnalizacyjnych i przełączników trybów pracy.
• Montaż w rozdzielnicach pulpitowych – instalacja zestawów wyłączników współrzędnościowych lub przełączników obrotowych z wieloma ustawieniami.
• Automatyka budynkowa – pulpitowe panele do sterowania oświetleniem, roletami, bramami czy systemami alarmowymi.
• Obszary o wysokich wymaganiach higienicznych – łatwe w czyszczeniu tworzywo pozwala stosować uchwyt w przemyśle spożywczym i chemicznym.

Wskazówki Montażowe

Montaż uchwytu powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie, do którego podłączone będą elementy sterownicze. Uchwyt przeznaczony jest do montażu w otworze pulpitu o średnicy – nie montuje się go na szynie TH35. Przed wciśnięciem bloków należy upewnić się, że wszystkie elementy są prawidłowo osadzone. W przypadku dokręcania elementów blokad stosować się do momentu dokręcania podanego w dokumentacji producenta. Przekrój przewodów doprowadzonych do bloków dobierać zgodnie z obciążalnością prądową i wymaganiami norm.

FAQ

• Czy uchwyt nadaje się do montażu na zewnątrz pomieszczeń? Konstrukcja uchwytu oraz wykonanie z tworzywa sztucznego odpornego na oleje i zasady umożliwiają pracę w trudnych warunkach przemysłowych, jednak stopień ochrony całego układu (uchwyt + bloki) zależy od zastosowanych komponentów i uszczelnień. W przypadku montażu na zewnątrz należy stosować bloki o odpowiednim stopniu ochrony IP.
• Jakie narzędzia są potrzebne do montażu uchwytu? Do montażu nie są wymagane żadne specjalne narzędzia. Uchwyt można osadzić w otworze pulpitu ręcznie, a bloki Fi22 wcisnąć bez użycia siły – system łączenia działa bez dodatkowych elementów mocujących.
• Czy uchwyt umożliwia zamontowanie podświetlanych przycisków lub lampek LED? Tak, uchwyt jest kompatybilny ze wszystkimi blokami Fi22 z serii SIRIUS ACT, w tym z elementami podświetlanymi LED. Sam uchwyt nie ma własnego podświetlenia – pełni funkcję mechaniczną.
